Электропривод ВБ

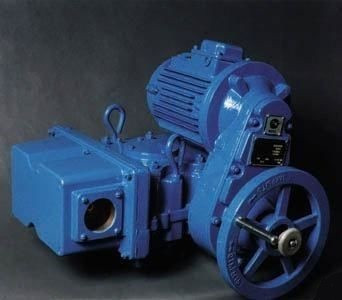

Электропривод ВБ – это приспособление, которое используется в как управляющая часть запорных трубопроводных арматур в зонах повышенной взрывоопасности. Работать с ними можно в непосредственном контакте или же дистанционно.
Электроприводы тип Б проектируются для кратковременной и периодически повторяющейся работы. Длительность периода включения – 25%. Их используют в разного рода трубопроводных системах вместе с микропроцессорными узлами. Устанавливают подобное оборудование в помещениях, где есть трубопровод или же вне них. Критерии установки описываются и перечисляются в «Правилах устройства электроустановок», основываясь на маркировках продуктов.
Основные функции электропривода серии ВБ
При помощи этих устройств можно выполнять следующие действия:
- полностью контролировать процесс подъема и опускания заслонки трубопровода;
- останавливать ее в любом допустимом положении;
- управлять работой электропривода в ручном и самоходном (автоматическом) режимах, переключаясь между ними;
- контролировать крутящий момент;
- указывать степень открытия арматуры дистанционно;
- использовать сигнализацию на блоке управления.
Взрывозащищенные ВБ электроприводы состоят из:
- двигателя с частотой 50-60 Гц и рабочим напряжением 220-660 Вт (обговаривается в индивидуальном порядке с клиентом);
- редуктора;
- двухсторонней муфты;
- блока выключателей.
В конструкции предусмотрены также вал с кулачками и блок ручного дублера, который оснащен маховиком. Для создания внутренней герметизации устройства используются уплотнительные комплектующие.
Маркировка изделий варьируется от ВБ-01 до ВБ-12. Общими характеристиками являются диапазон значений крутящего момента – от 100 до 300 Н*м и вес готового изделия – 67 кг.
Наиболее распространенные типы электроприводов ВБ
Для стальных задвижек (30c941нж) диаметром (Dy,мм):
- для Dy 200, 250 применяют электропривод ВБ-03 или электропривод ВБ-06
- для Dy 300, 350, 400 применяют электропривод ВБ-12.
Типы и тех. характеристики электроприводов ВБ
| Тип электропривода | Обозначение | Диапазон крутящего момента в Н-м на выходном валу | Частота вращения выходного вала, об/мин | Число оборотов выходного вала электропривода, для закрывания (открывания) арматуры | Мощность эл/дв привода, кВт | Масса, кг | |
| min | max | ||||||
| Электропривод ВБ 01 | Б099.099-01М1 | 100-300 | 25 | 1 | 6 | 1,1 | 67 |
| Электропривод ВБ 02 | Б099.099-02М1 | 100-300 | 25 | 6 | 36 | 1,1 | 67 |
| Электропривод ВБ 03 | Б099.099-03М1 | 100-300 | 25 | 36 | 200 | 1,1 | 67 |
| Электропривод ВБ 04 | Б099.099-04М1 | 100-300 | 50 | 1 | 6 | 1,5 | 67 |
| Электропривод ВБ 05 | Б099.099-05М1 | 100-300 | 50 | 6 | 36 | 1,5 | 67 |
| Электропривод ВБ 06 | Б099.099-06М1 | 100-300 | 50 | 36 | 200 | 1,5 | 67 |
| Электропривод ВБ 07 | Б099.099-07М1 | 100-300 | 6 | 1 | 6 | 0.55 | 67 |
| Электропривод ВБ 08 | Б099.099-08М1 | 100-300 | 6 | 6 | 36 | 0.55 | 67 |
| Электропривод ВБ 09 | Б099.099-09М1 | 100-300 | 6 | 36 | 200 | 0.55 | 67 |
| Электропривод ВБ 10 | Б099.099-10М1 | 100-300 | 25 | 18 | 100 | 1,1 | 67 |
| Электропривод ВБ 11 | Б099.099-11М1 | 100-300 | 50 | 18 | 100 | 1,5 | 67 |
| Электропривод ВБ 12 | Б099.099-12М1 | 100-300 | 25 | 1 | 9 | 1,1 | 67 |
| Электропривод ВБ 13 | Б099.099-13М1 | 100-300 | 50 | 1 | 9 | 1,5 | 67 |
| Электропривод ВБ 14 | Б099.099-14М1 | 100-300 | 6 | 1 | 9 | 0.55 | 67 |
| Электропривод ВБ 15 | Б099.099-15М1 | 100-300 | 6 | 0.2 | 1 | 0.55 | 67 |
| Электропривод ВБ 16 | Б099.099-16М1 | 100-300 | 25 | 6 | 200 | 1,1 | 67 |
| Электропривод ВБ 17 | Б099.099-17М1 | 100-300 | 50 | 6 | 200 | 1,5 | 67 |
| Электропривод ВБ 18 | Б099.099-18М1 | 100-300 | 6 | 6 | 200 | 0.55 |
67 |
