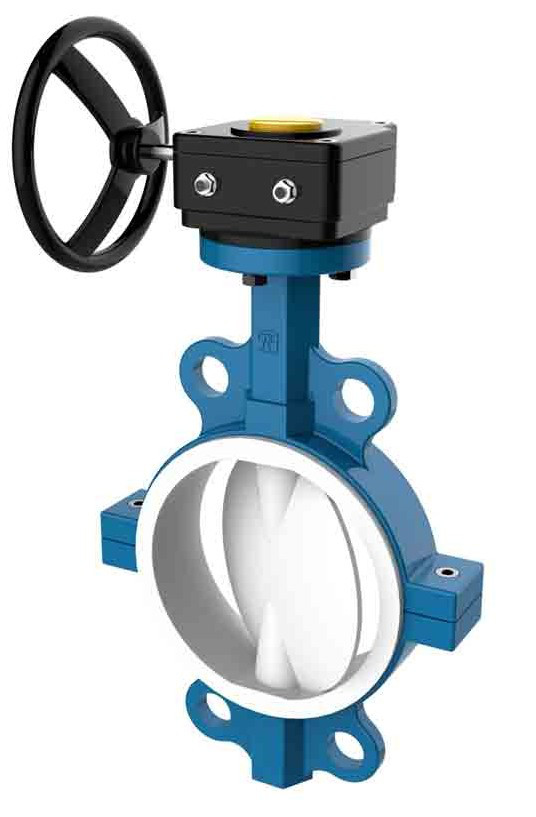

Затворы футерованные ПА200

Затворы дисковые поворотные серии ПА 200 с футерованным диском и корпусом предназначены для отраслей промышленности с повышенной стойкостью к агрессивным средам, где температура рабочей среды не превышает +200°С. Затворы также можно применять на неагрессивные среды.
100-% покрытие фторопластом проточной части корпуса и диска затвора полностью исключает контакт рабочей среды с материалами основных деталей.
Описание затворов футерованных ПА200
Тип присоединения – фланцевое и межфланцевое. Затворы серии ПА 200 могут применяться в качестве запорной и регулирующей арматуры.
По требованию заказчика затворы данной серии могут быть укомплектованы электроприводами, пневматическими приводами различных производителей, как в общепромышленном, так и во взрывозащищенном исполнении. А также комплектом ответных фланцев и крепежом.
Изготовление и поставка: По ТУ 3700-001-55604618-2013
Тип конструкции: Затворы дисковые с футерованным диском и проточной частью
Диаметр номинальный: DN 40 – DN 1000 мм
Давление номинальное: PN 10, 16 кгс/см2
Температура рабочей среды: До +200°С
Управление: рукоятка DN 40-200 мм
редуктор DN 40-600 мм
электро- или пневмопривод- DN 40-600 мм
Класс герметичности: «А» по ГОСТ Р 54808-2011
Основные рабочие среды: Вода, концентрированные кислоты, щелочи, окислители,
органические растворители, химические вещества,
неагрессивные к материалу покрытия корпуса и диска затвора.
Присоединение: межфланцевое с гладкими проушинами
межфланцевое с резьбовыми проушинами
фланцевое
Присоединительные фланцы трубопровода по ГОСТ Р 54432-2011
Установочное положение: Любое, кроме положения «электроприводом вниз»
для затворов с электроприводом.
Направление подачи рабочей среды: Любое
Климатическое исполнение: У, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод: В соответствии со стандартом ISO 5211

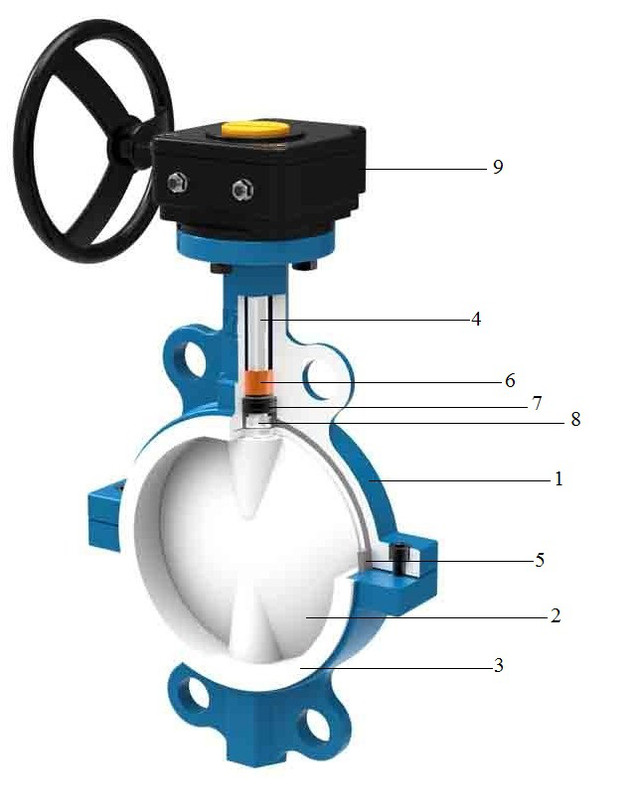

Конструкция затвора ПА 200
Позиция: Наименование:
1: Корпус
2: Диск
3: Уплотнение
4: Шток
5: Эластичная вставка
6: Втулка
7: Терельчатая пружина
8: Прижимное кольцо
9: Редуктор
Материалы футеровки: Описание
PTFE: Универсальная термическая и химическая стойкость
Материалы корпусов дисков: Описание
GGG40: высокопрочный чугун
WCB: углеродистая сталь для неагресивных сред
CF8: коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах
CF8M: коррозионностойкая молибденосодержащая сталь,применение в условиях особо агрессивной среды и при низких температурах
ОБОЗНАЧЕНИЕ

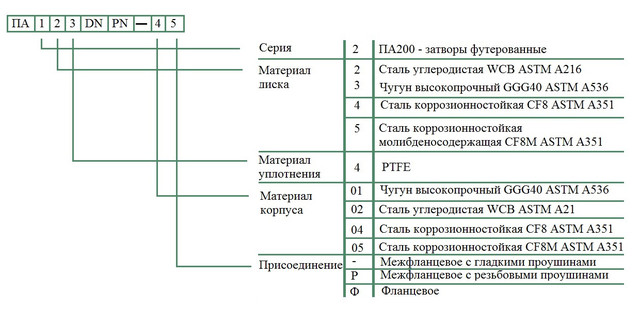

Пример обозначения:
ПА224.100.10-02
- серия ПА200
- диск из углеродистой стали
- футеровка - PTFE
- DN100 мм, PN10 кгс/мс2
- корпус из углеродистой стали
- присоединение межфланцевое
При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
