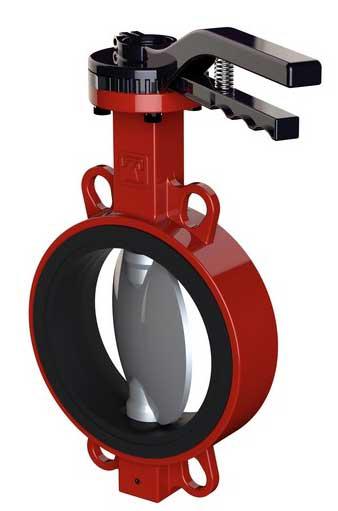

Затворы симметричным диском ПА 600

Затворы серии ПА 600

Затворы дисковые серии ПА 600 –  это  затворы с симметричным расположением диска и межфланцевым присоединением (с гладкими или резьбовыми проушинами.

Затворы данной серии разработаны и производятся с учетом европейских требований к дизайну, конструкции и качеству. Отличительной особенностью затворов дисковых серии ПА 600 является мягкая манжета, не имеющая жесткого кольца основания, бесштифтовое крепление штока и диска затвора. Крепление штока затвора в корпусе исключает возможность его «вырывания» в процессе эксплуатации. Затворы допускается устанавливать в любом пространственном положении.

Конструкция затвора серии ПА 600 является эргономичной, надежной и компактной. Примененные конструктивные и технологические решения позволяют проводить ремонт и обслуживание затвора, замену манжеты и диска без применения специальной оснастки и оборудования силами технического персонала эксплуатирующих организаций.

Затворы серии ПА 600 по требованию заказчика комплектуются различными вариантами электропневмоприводов, комплектами ответных фланцев и крепежа.



Изготовление и поставка:                                По  ТУ 3700-001-55604618-2013
Тип конструкции:                                                 Затворы с симметричным диском, с мягкой манжетой из эластомера
Диаметр номинальный:                                    DN 25 – DN 1200 мм
Давление номинальное:                                    PN 6, 10, 16, кгс/см2
Температура рабочей среды:                           До +180°С в зависимости от материала манжеты
Управление:                                                            рукоятка DN 40-200 мм
                                                                                      редуктор DN 40-1200 мм
                                                                                      электро- или пневмопривод- DN 40-1200 мм
Класс герметичности:                                         «А» по ГОСТ Р 54808-2011
Основные рабочие среды:                                 Вода, воздух, природный газ и газообразные продукты,
                                                                                      газообразный аммиак,нефтепродукты, углеводороды,
                                                                                      кислоты, щелочи, спирты, морская вода.
Присоединение:                                                     межфланцевое с гладкими проушинами
                                                                                      межфланцевое с резьбовыми проушинами
                                                                                      Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:                                Любое, кроме положения «электроприводом вниз»
                                                                                      для затворов с электроприводом.

Скорость потока рабочей среды:                    До 80 м/с для газообразной среды, до 5 м/с для жидкостей
Направление подачи рабочей среды:          Любое
Климатическое исполнение:                           У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов:          Равнопроцентная, при углах открытия диска от 20* до 70*.
                                                                                      При углах открытия до 60-70* затворы ограниченно
                                                                                      могут применяться для дросселирования потока рабочей среды.
Размеры верхнего фланца под привод:      В соответствии со стандартом ISO 5211

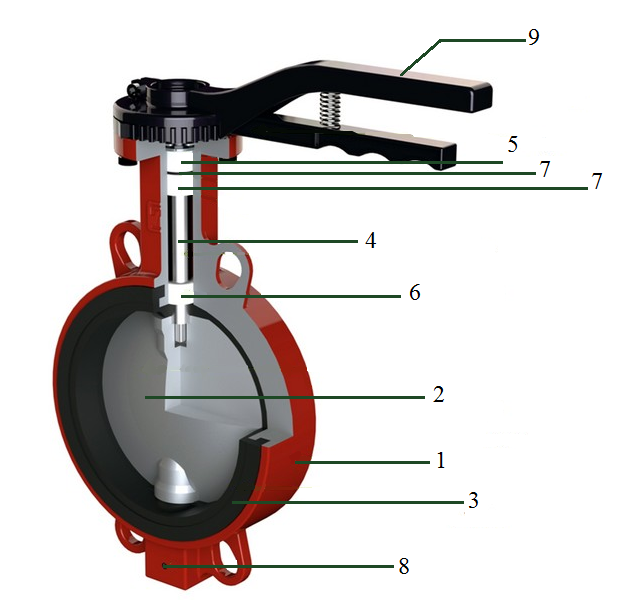

Конструкция затвора ПА 600

Позиция:  Наименование:
1: Корпус
2: Диск
3: Уплотнение
4: Шток
5,6: Втулка
7: Кольцо
8: Штифт
9: Рукоятка


Материалы уплотнения:   Описание
NBR: - стойкость к маслам, смазочным материалам, топливам, природному газу;
- неустойчив к щелочным и кислотным средам, водяному пару.
EPDM: - стойкость к воде, щелочам, кислотам, абразивным примесям, воздуху;
- неустойчив к горюче-смазочным материалам, жирам.
Viton: - стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации;
- неустойчив к кетонам, горячей воде, пару.
Silicon: - общая стойкость к окислителям. Хорошо работает в среде горячего воздуха и газов.

Материалы корпусов дисков:   Описание
GGG40: высокопрочный чугун с шаровидным графитом
WCB: углеродистая сталь для неагресивных сред
CF8: коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах
CF8M: коррозионностойкая молибденосодержащая сталь,применение в условиях особо агрессивной среды и при низких температурах
GG25: серый чугун для применения внутри помещений


Обозначение

Пример обозначения:

       ПА652.100.16-01
       - серия ПА600
       - диск из молибденосодержащей нержавеющей стали
       - манжета - EPDM
       - DN100 мм, PN16 кгс/мс2
       - корпус из высокопрочного чугуна


При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN

Фланец
по ISO

Размеры, мм

Мкр, Н*м

D

d

I

H

PN10

PN16

40

F07

70

10

11

25

10

10

50

F07

70

10

11

25

19

19

65

F07

70

10

11

25

22

22

80

F07

70

10

11

25

54

54

100

F07

70

10

11

25

66

66

125

F07

70

10

14

25

78

78

150

F07

70

10

14

25

120

120

200

F10

102

12

17

35

228

228

250

F10

102

12

22

30

388

388

300

F10

102

12

22

30

588

588

350

F10

102

12

22

45

750

750

400

F14

140

18

27

50,8

1320

1320

450

F14

140

18

27

50,8

1440

1440

500

F14

140

18

32

57,5

1680

1680

600

F16

165

23

36

70

2640

2640

Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм».



Пропускная способность затворов – Kv, м3/час

DN

40

50

65

80

100

125

150

200

250

300

Kv

68

145

225

325

590

1125

1950

3250

5000

7500

DN

350

400

450

500

600

700

800

900

1000

1200

Kv

8620

10416

15215

18959

24869

36200

44300

58000

80600

110500





Показатели надежности затворов по узлу уплотнения

DN

40-100

125,150

200-300

350,400

450-600

700-900

1000,1200

Средний ресурс, циклов, не менее

5500

4500

4100

3500

2500

2100

2000

Гарантийная наработка, циклов, не менее

2100

1800

1700

1500

1100

900

750

                                                                                                                                                                                                                         Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82

При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.

Гарантийные обязательства

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.

Срок консервации – 3 года.

Средний срок службы корпусных деталей  - не менее 30 лет.

Средний срок службы выемных деталей и комплектующих изделий - не менее 5 лет.
