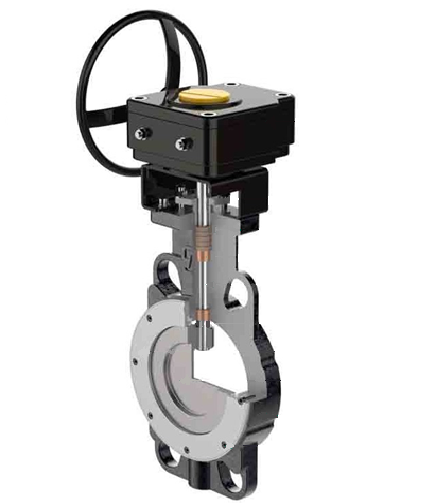

Затворы с двойным эксцентриситетом ПА 400

Затворы данной серии разработаны для эксплуатации в более тяжелых условиях, чем затворы с симметричным диском (высокие температуры, большее количество циклов срабатывания).

Диск затвора установлен в корпусе со смещением относительно оси симметрии корпуса затвора и оси трубопровода. Седло и диск имеют конический профиль, что в купе с двойным эксцентриситетом позволяет диску выходить из контакта  с седлом при минимальных углах открытия.

Тип присоединения – межфланцевое.

Затворы поворотные межфланцевые серии ПА 400 выпускаются с уплотнением 3-х конструкций: с мягким уплотнением из фторопласта, в пожаробезопасном исполнении «fire safe» и с уплотнением «металл по металлу».

Затворы дисковые серии ПА 400  применяются в нефтеперерабатывающей, химический промышленности, металлургии, технологических трубопроводах промышленных предприятий, в энергетической отрасли, судостроении.



Изготовление и поставка:                                По  ТУ 3700-001-55604618-2013
Тип конструкции:                                                 Затворы с двойным эксцентриситетом
Диаметр номинальный:                                    DN 50 – DN 1000 мм
Давление номинальное:                                    PN 10, 16, 25, 40  кгс/см2
Температура рабочей среды:                           До +450°С в зависимости от используемых материалов
Управление:                                                            рукоятка DN 50-150 мм
                                                                                      редуктор DN 50-600 мм
                                                                                      электро- или пневмопривод- DN 50-600 мм
Класс герметичности:                                         «А» по ГОСТ Р 54808-2011
Основные рабочие среды:                                 Вода, воздух, пар низкого давления, нефть, нефтепродукты,
                                                                                      кислоты, щелочи, углеводороды, спирты, морская вода.
Присоединение:                                                     межфланцевое с гладкими проушинами
                                                                                      межфланцевое с резьбовыми проушинами
                                                                                      Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:                                Любое, кроме положения «электроприводом вниз»
                                                                                      для затворов с электроприводом.
Направление подачи рабочей среды:          Любое
Климатическое исполнение:                           У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод:      В соответствии со стандартом ISO 5211

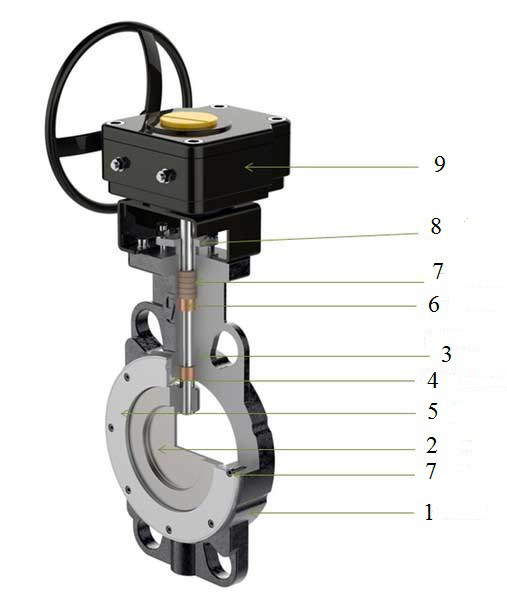

Конструкция затвора межфланцевого двухэксцентрикового ПА 400

Позиция:  Наименование:
1: Корпус
2: Диск
3: Шток
4: Уплотнение
5: Прижимное кольцо
6: Втулка
7: Сальниковая набивка
8: Фланец сальника
9: Редуктор

Материалы уплотнения:   Описание
PTFE: Универсальная термическая и химическая стойкость
PTFE+SS: Пожаробезопасное исполнение
Сталь SS316: Уплотнение металл по металлу, применяется при высоких температурах

Материалы корпусов дисков:   Описание
WCB: углеродистая сталь для неагресивных сред
CF8: коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах
CF8M: коррозионностойкая молибденосодержащая сталь,применение в условиях особо агрессивной среды и при низких температурах
LC2: Легированная сталь, применяется при низких температурах

ОБОЗНАЧЕНИЕ

Пример обозначения:

       ПА424.200.16-02Р
       - серия ПА400
       - диск из углеродистой стали
       - уплотнение - PTFE
       - DN200 мм, PN16 кгс/мс2
       - корпус из углеродистой стали
       - межфланцевый с резьбовыми проушинами

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

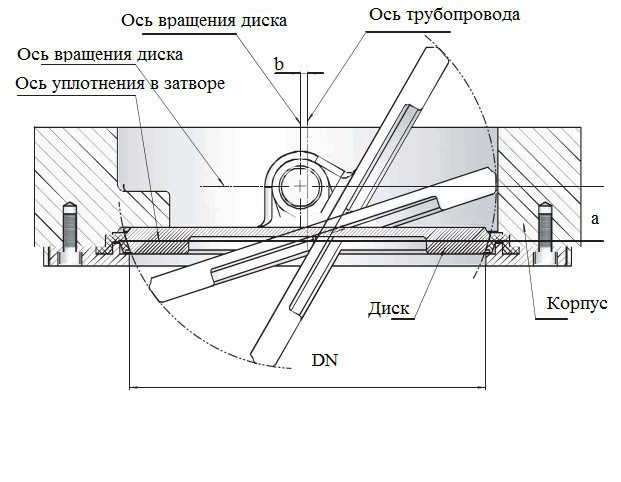

Схема уплотнения в затворе с двойным эксцентриситетом































На данном рисунке показана конструкция затворов с двойным эксцентриситетом: эксцентриситет «a»- это смещение оси вращения диска относительно оси уплотнения в затворе; эксцентриситет «b» - смещение оси вращения диска от оси трубопровода. Данная конструкция позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данных затворов, снижает крутящий момент для управления затвором

Варианты уплотнений



Размеры верхнего фланца и крутящие монеты для подбора приводов*
