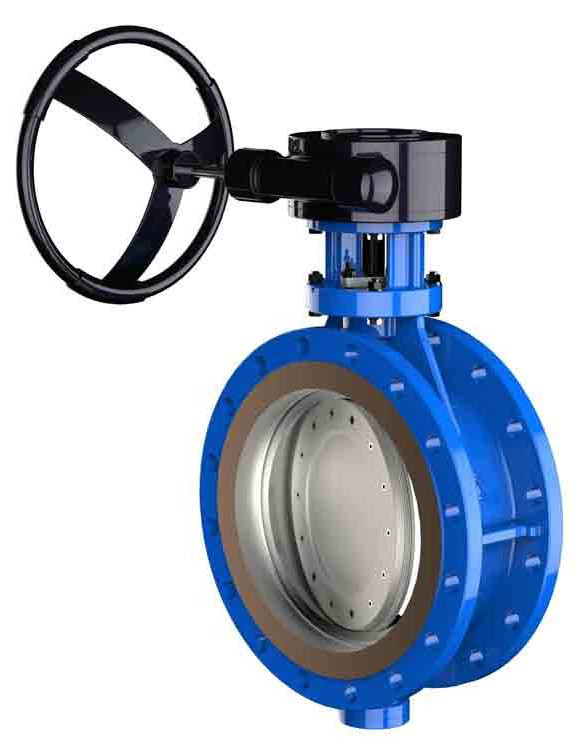

Затворы с тройным эксцентриситетом ПА900

Затворы серии ПА 900

Затворы дисковые с тройным эксцентриситетом серии ПА 900 предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств.

Тройной эксцентриситет в конструкции затворов данной серии позволяет минимизировать потери на трение при открытии-закрытии затвора, снижает крутящий момент на штоке, необходимый для управления.

Применение в затворах серии ПА 900  сборного  металлографитового или цельнометаллического уплотнения позволяет эксплуатировать их в условиях высокого давления и температуры, что является важным преимуществом перед затворами с эластомерным уплотнением.

При углах открытия от 20° до 70° затворы могут использоваться для регулирования потока среды.

Данные затворы широко применяются на технологических трубопроводах в энергетике, металлургии, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, на объектах водоснабжения и водоотведения, на предприятиях ЖКХ.















Изготовление и поставка:                                По  ТУ 3700-001-55604618-2013
Тип конструкции:                                                 Затворы дисковые с тройным эксцентриситетом
Диаметр номинальный:                                    DN 50 – DN 2000 мм
Давление номинальное:                                    PN 6, 10, 16, 25, 40, 63, 100 кгс/см2
Температура рабочей среды:                           До +500°С в зависимости от используемых материалов
Управление:                                                            рукоятка DN50-125 мм
                                                                                      редуктор DN 50-2000 мм
                                                                                      электро- или пневмопривод- DN 50-2000 мм
Класс герметичности:                                         «А» по ГОСТ Р 54808-2011
Основные рабочие среды:                                 Вода, воздух, пар, природный газ и газообразные углеводороды,
                                                                                      нефть, нефтепродукты, коксовый газ, аммиак,кислоты, щелочи,
                                                                                      спирты.
Присоединение:                                                    межфланцевое с гладкими проушинами
                                                                                      межфланцевое с резьбовыми проушинами
                                                                                      фланцевое
                                                                                      под приварку.
                                                                                      Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:                                Любое, кроме положения «электроприводом вниз»
                                                                                      для затворов с электроприводом.
Направление подачи рабочей среды:          Одностороннее, по стрелке на корпусе,
                                                                                      двустороннее по требованию покупателя.
Климатическое исполнение:                           У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод:      В соответствии со стандартом ISO 5211

Конструкция затвора ПА 900

Позиция:  Наименование:
1: Корпус
2: Диск
3: Уплотнение
4: Прижимное кольцо
5: Шток
6: Фланец сальника
7: Сальниковая набивка
8: Болт
9: Редуктор











Материалы уплотнения:   Описание
Сталь SS304+graphite: уплотнение металл по металлу - наборное уплотнение из графитовых и нержавеющих колец
Сталь SS304: уплотнение металл по металлу цельнометаллическое, применяется при высоких температурах
PTFE: универсальная термическая и химическая стойкость

Материалы корпусов и дисков:   Описание
WCB: углеродистая сталь для неагресивных сред
CF8: коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах
CF8M: коррозионностойкая молибденосодержащая сталь,применение в условиях особо агрессивной среды и при низких температурах
LC2: легированная сталь, применяется при низких температурах


Обозначение

Пример обозначения:

       ПА926.300.16-02Ф
       - серия ПА900
       - диск из углеродистой стали
       - уплотнение - нерж.сталь+графит
       - DN300 мм, PN16 кгс/мс2
       - корпус из углеродистой стали
       - фланцевый

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Схема уплотнения в затворе с тройным эксцентриситетом

На данном рисунке показана конструкция затворов с тройным эксцентриситетом: ось вращения диска и ось уплотнения в затворе создают эксцентриситет «a»; ось вращения диска смещена от оси трубопровода – это эксцентриситет «b»; третий эксцентриситет «с» образуется за счет конической формы уплотнительной поверхности. Основная цель такой конструкции – это уменьшение трения в точках контакта диска и седла, что повышает надежность и срок службы данных затворов, снижает крутящий момент для управления затвором.

Варианты уплотнений



По умолчанию затворы серии ПА900 имеют одностороннюю герметичность, т.е. направление рабочей среды должно быть одностороннее, в соответствии со стрелкой на корпусе. Использовать такие затворы для перекрытия потока рабочей среды в обратном направлении не допускается, это может привести к поломке затвора. Хотя в исключительных случаях, после согласования с производителем, возможно применение данных затворов для обратного потока рабочей среды с давлением меньше номинального.

На заказ возможно изготовление двухсторонних затворов ПА900 для любого направления потока рабочей среды. Это достигается применением более прочных элементов конструкции затвора, таких как шток, подшипники, редуктор и т.д. У затворов ПА900 с двухсторонней герметичностью в обозначении тип уплотнения = 8.

Например ПА928.500.16-02Ф – это «Затвор поворотный дисковый трехэксцентриковый фланцевый (корпус - сталь WCB, диск - сталь WCB, уплотнение - нерж.сталь+графит, направление рабочей среды - двухстороннее) с редуктором»

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN

PN10,16

PN25

PN40

Фланец по ISO

Размеры, мм

Мкр, Н*м

Фланец по ISO

Размеры, мм

Мкр, Н*м

Фланец по ISO

Размеры, мм

Мкр, Н*м

s

b1

H

t

s

b1

H

t

s

b1

H

t

50

F07

14

6X1

50

16

50

F07

14

6X1

50

16

70

F07

14

6X1

50

16

100

80

F07

16

6X1

50

18

105

F07

16

6X1

50

18

120

F07

16

6X1

50

18

170

100

F07

18

6X1

50

22

180

F07

18

6X1

50

22

210

F07

18

6X1

50

20

310

125

F10

22

8X1

60

24

273

F10

22

8X1

60

24

340

F10

26

8X1

60

28

490

150

F10

26

8X1

60

29

585

F10

26

8X1

60

29

650

F12

28

10X1

65

31

950

200

F12

28

10X1

65

31

720

F12

28

10X1

65

31

960

F12

32

10X1

65

35

1440

250

F12

32

10X1

65

35

1150

F12

32

10X1

65

35

1500

F14

38

12X1

70

41

2200

300

F14

38

12X1

70

41

1622

F14

38

12X1

70

41

2050

F14

42

12X1

70

45

3200

350

F14

40

12X1

70

43

2680

F14

40

12X1

70

43

3400

F16

45

12X2

90

51

4800

400

F16

45

12X2

90

51

3410

F16

45

12X2

90

51

4400

F16

50

12X2

90

56

6600

450

F16

50

12X2

90

58

4140

F16

50

12X2

90

58

5300

F25

55

16X2

100

63

8000

500

F25

55

16X2

100

63

5430

F25

55

16X2

100

63

6900

F25

65

16X2

100

73

11000

600

F25

65

16X2

100

73

7200

F25

65

16X2

100

73

11500

F25

75

18X2

110

85

19000

700

F25

75

18X2

110

85

10500

F25

75

18X2

110

85

17000

F30

85

22X2

120

95

27000

800

F30

85

22X2

120

97

15000

F30

85

22X2

120

97

24000

F35

95

25X2

140

107

44000

900

F35

95

25X2

140

107

19000

F35

95

25X2

140

107

31000

F35

105

25X2

140

119

53000

1000

F35

105

25X2

140

117

29500

F35

105

25X2

140

117

43000

F40

125

28X2

160

141

65000

1200

F40

125

28X2

160

139

45000

F40

125

28X2

160

139

65000

F48

135

32X2

180

153

100000

1400

F48

145

32X2

180

163

65000

F48

145

32X2

180

163

105000













1600

F48

165

32X2

190

185

80000

























Размеры указаны справочно, для правильного подбора электроприводов рекомендуем консультироваться с представителями ООО «ПромАрм».

Для DN500 и выше возможна установка многооборотных приводов через червячный редуктор.



Пропускная способность затворов – Kv, м3/час

DN

50

65

80

100

125

150

200

250

300

350

400

450

Kv

39

103

162

275

518

782

1436

2693

4452

62635

7654

10180

DN

500

600

700

800

900

1000

1200

1400

1600

1800

2000



Kv

13152

19586

28165

38046

47981

60692

89160

125631

196432

223785

281540




Показатели надежности затворов по узлу уплотнения

DN

40-100

125,150

200-300

350,400

450-600

700-900

1000-2000

Средний ресурс, циклов, не менее

5300

4300

3900

3300

2300

1900

1800

Гарантийная наработка, циклов, не менее

2000

1700

1600

1400

1000

800

650













Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.
