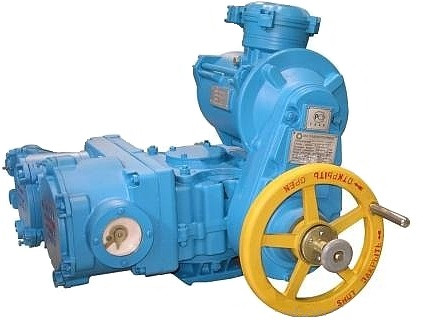

Электропривод НБ

Электропривод НБ

Электроприводы НБ с двухсторонней муфтой – это привод общепромышленного назначения. Такие электропривода управляют запорной арматурой и могут быть установлены как на открытом воздухе, так и в помещениях различного назначения. Такие привода могут быть установлены в системах, которые управляются автоматически микроконтроллерами.

Электропривод НБ может быть установлен на трубопровод в любом положении. Такие приводы в стандартном исполнении рассчитаны на работу в повторно-кратковременном режиме, с напряжением 380 В и частотой 50 Гц. По желанию заказчика такой электропривод может быть укомплектован электродвигателем способным работать под напряжением от 220 до 660 В.

Состав электропривода НБ

Электропривод НБ состоит из следующих  основных деталей: электродвигатель рассчитанный на напряжение от от 220 до 660 В, редуктора цилиндрического типа, двухсторонней моментной муфты ограничения, механических упоров открытия и закрытия, узла ручного дублера с маховиком, колодки контактных соединений и корпусных деталей. В неподвижных местах и подвижных соединений деталей электропривод Б типа для обеспечения герметизации установлены специальные уплотнительные устройства. Место установки электроприводов НБ должно иметь хорошую освещенность, корпус должен быть заземлен.

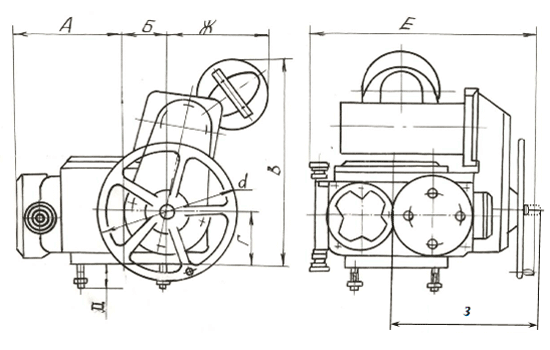

Схема и основные размеры электропривода НБ

Электропривод НБ обеспечивает:

  • открытие и закрытие затвора арматуры с помощью специального пульта управления;
  • включение и выключение электродвигателя привода в автоматическом режиме при достижении запорным устройством крайних положений;
  • ручное управление затвором арматуры, если отсутствует электричество, с помощью маховика ручного дублера;
  • быстрое переключение с ручного управления электроприводом на автоматическое;
  • возможность регулирования частоты крутящего момента и индикация степени открытости арматуры;
  • установка защиты от перегрева электроприводов НБ.









Наиболее распространенные типы электроприводов НБ

Для стальных задвижек (30c941нж) и чугунных задвижек (30ч906бр) диаметром (Dy,мм):

  • для Dy 200, 250 применяют электропривод НБ-03 или электропривод НБ-06
  • для Dy 300, 350, 400 применяют электропривод НБ-12.

Типы и тех. характеристики электроприводов НБ



Тип электропривода Обозначение Диапазон крутящего момента в Н-м на выходном валу Частота вращения выходного вала, об/мин Число оборотов выходного вала электропривода, для закрывания (открывания) арматуры Мощность эл/дв привода, кВт Масса, кг
min max
Электропривод НБ 01 Б099.098-01М1 100-300 25 1 6 1.32 53
Электропривод НБ 02 Б099.098-02М1 100-300 25 6 36 1.32 53
Электропривод НБ 03 Б099.098-03М1 100-300 25 36 200 1.32 53
Электропривод НБ 04 Б099.098-04М1 100-300 50 1 6 1.7 53
Электропривод НБ 05 Б099.098-05М1 100-300 50 6 36 1.7 53
Электропривод НБ 06 Б099.098-06М1 100-300 50 36 200 1.7 53
Электропривод НБ 07 Б099.098-07М1 100-300 25 1 6 1.32 53
Электропривод НБ 08 Б099.098-08М1 100-300 25 6 36 1.32 53
Электропривод НБ 09 Б099.098-09М1 100-300 25 36 200 1.32 53
Электропривод НБ 10 Б099.098-10М1 100-300 50 1 6 1.7 53
Электропривод НБ 11 Б099.098-11М1 100-300 50 6 36 1.7 53
Электропривод НБ 12 Б099.098-12М1 100-300 50 36 200 1.7 53
Электропривод НБ 13 Б099.098-13М1 100-300 6 1 6 0.6 53
Электропривод НБ 14 Б099.098-14М1 100-300 6 6 36 0.6 53
Электропривод НБ 15 Б099.098-15М1 100-300 6 36 200 0.6 53
Электропривод НБ 16 Б099.098-16М1 100-300 6 1 6 0.6 53
Электропривод НБ 17 Б099.098-17М1 100-300 6 6 36 0.6 53
Электропривод НБ 18 Б099.098-18М1 100-300 6 36 200 0.6 53
Электропривод НБ 19 Б099.098-19М1 100-300 25 18 100 1.32 53
Электропривод НБ 20 Б099.098-20М1 100-300 50 18 100 1.7 53
