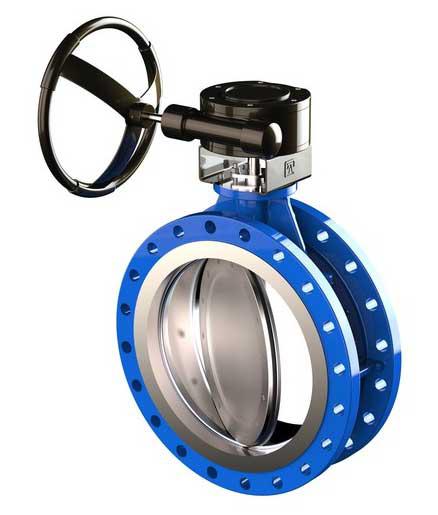

Затворы с двойным эксцентриситетом ПА 700

Дисковые затворы серии ПА 700

Конструктивно затворы серии ПА 700 выполнены с двойным смещением диска – относительно оси корпуса затвора и оси трубопровода. Такая конструкция позволяет уменьшить износ деталей уплотнения и снизить крутящий момент, необходимый для открытия-закрытия затвора. Мягкое уплотнение из EPDM, NBR или Viton изготавливается в виде съемного кольца на диске, что упрощает его оперативную замену в  случае износа  и продлевает срок службы затвора.

При углах открытия от 20° до 70° затворы могут использоваться для дросселирования потока рабочей среды. Тип присоединения – фланцевое.



Затворы дисковые поворотные двухэксцентриковые



Затворы дисковые поворотные фланцевые двухэксцентриковые предназначены для установки на техно- логических трубопроводах в металлургической, газоперерабатывающей, нефтехимической, нефтеперерабатывающей, химической промышленности, на предприятиях топливно-энергетического комплекса, на объектах жилищно-коммунального хозяйства, в системах водоснабжения и водоотведения.



Изготовление и поставка:                                По  ТУ 3700-001-55604618-2013
Тип конструкции:                                                 Затворы фл. с двойным эксцентриситетом с эластомерным уплотнением
Диаметр номинальный:                                    DN 50 – DN 2400 мм
Давление номинальное:                                    PN 6, 10, 16, 25 кгс/см2
Температура рабочей среды:                           До +200°С в зависимости от используемых материалов
Управление:                                                            редуктор DN 50-2400 мм
                                                                                      электро- или пневмопривод- DN 50-2400 мм
Класс герметичности:                                         «А» по ГОСТ Р 54808-2011
Основные рабочие среды:                                 Вода, нефть, нефтепродукты, водогазонефтяные смеси,
                                                                                      дренажные и канализационные стоки, морская вода.
Присоединение:                                                     фланцевое
                                                                                      Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:                                Любое, кроме положения «электроприводом вниз»
                                                                                      для затворов с электроприводом.

Скорость потока рабочей среды:                    Не более 1,0-5,0 м/с (для жидкостей)
Направление подачи рабочей среды:          Одностороннее, по стрелке на корпусе, двустороннее по требованию покупателя
Климатическое исполнение:                           У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод:      В соответствии со стандартом ISO 5211

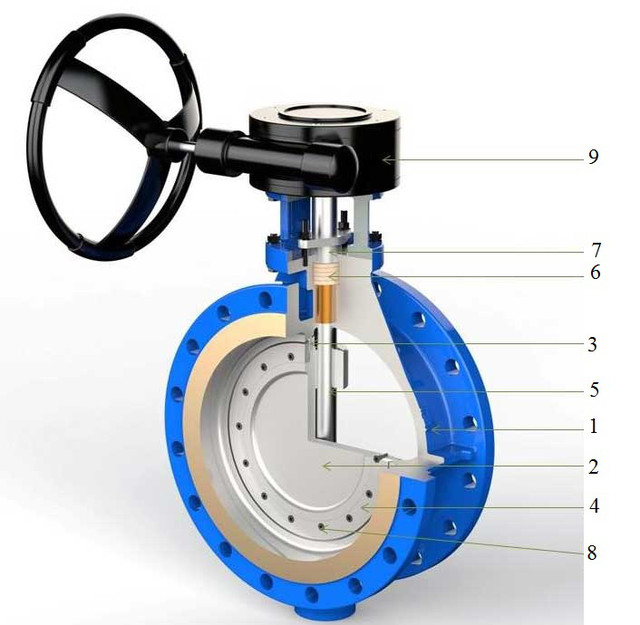

Конструкция затвора фланцевого двухэксцентрикового ПА 700

Позиция:  Наименование:
1: Корпус
2: Диск
3: Уплотнение
4: Прижимное кольцо
5: Шток
6: Сальниковая набивка
7: Фланец сальника
8: Болт
9: Редуктор

Материалы уплотнения:   Описание
NBR: - стойкость к маслам, смазочным материалам, топливам, природному газу;
- неустойчив к щелочным и кислотным средам, водяному пару.
EPDM: - стойкость к воде, щелочам, кислотам, абразивным примесям, воздуху;
- неустойчив к горюче-смазочным материалам, жирам.
Viton: - стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации;
- неустойчив к кетонам, горячей воде, пару.
PTFE: Универсальная термическая и химическая стойкость

Материалы корпусов и дисков:   Описание
GGG40: высокопрочный чугун с шаровидным графитом
WCB: углеродистая сталь для неагресивных сред
CF8: коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах
CF8M: коррозионностойкая молибденосодержащая сталь,применение в условиях особо агрессивной среды и при низких температурах


Обозначение

Пример обозначения:

       ПА721.100.16-02
       - серия ПА700
       - диск из углеродистой стали
       - уплотнение - NBR
       - DN100 мм, PN16 кгс/мс2
       - корпус из углеродистой стали


При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.113п

Схема уплотнения в затворе с двойным эксцентриситетом

На данном рисунке показана конструкция затворов с двойным эксцентриситетом: эксцентриситет «a»- это смещение оси вращения диска относительно оси уплотнения в затворе; эксцентриситет «b» - смещение оси вращения диска от оси трубопровода. Данная конструкция позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данных затворов, снижает крутящий момент для управления затвором.

Схема уплотнения

Уплотнение состоит из эластичного кольца с Т-образным профилем, зафиксированного на ободе диска прижимным кольцом. В закрытом положении уплотнительное кольцо прижато к седлу, имеющему конусообразную форму.
Это обеспечивает двухстороннюю герметичность затвора

Размеры верхнего фланца и крутящие моменты для подбора приводов
