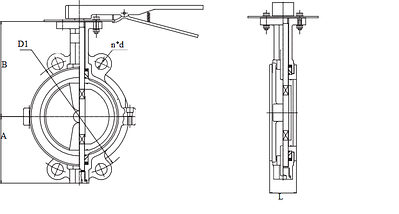

Основные габаритные и присоединительные размеры присоединение межфланцевое с гладкими проушинами
С рукояткой
DN | A | B | L | D1 | n*d | Масса с рукояткой, кг | ||
PN10 | PN16 | PN10 | PN16 | |||||
40 | 50 | 100 | 33 | 110 | 110 | ![]() отверстия PN10,16 |
2,8 | |
50 | 63 | 110 | 43 | 125 | 125 | 3,9 | ||
65 | 72 | 125 | 46 | 145 | 145 | 5 | ||
80 | 80 | 136 | 46 | 160 | 160 | 6 | ||
100 | 111 | 151 | 52 | 180 | 180 | 8,5 | ||
125 | 124 | 170 | 56 | 210 | 210 | 11,1 | ||
150 | 138 | 190 | 56 | 240 | 240 | 13,3 | ||
200 | 171 | 222 | 60 | 295 | 295 | 20,5 |
