Задвижки с односторонней герметичностью ПА 540

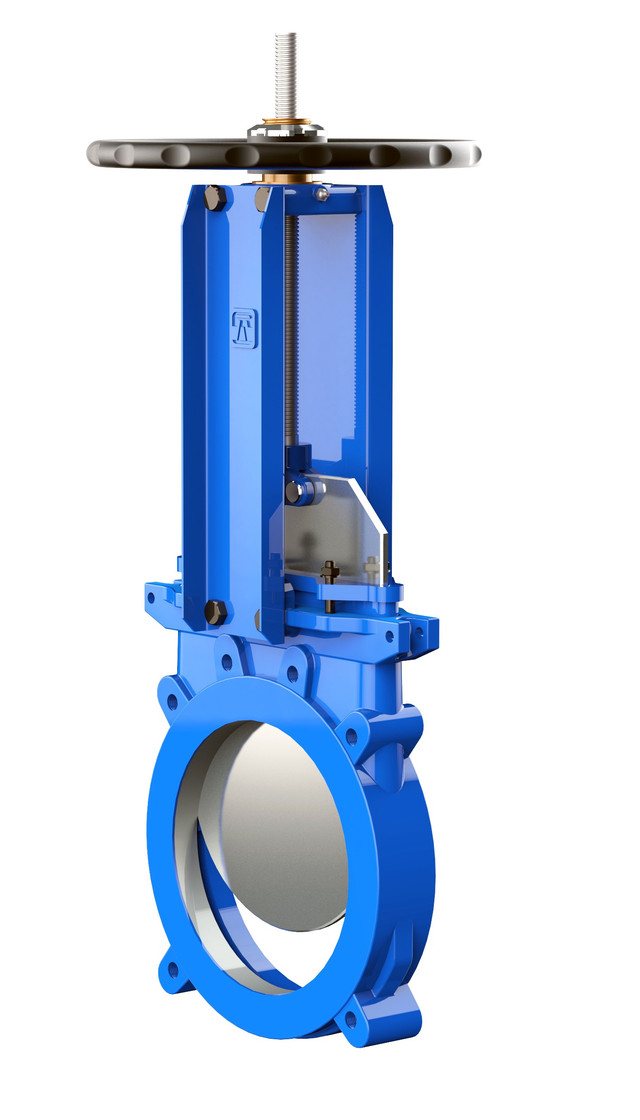

ЗАДВИЖКА ШИБЕРНАЯ С ОДНОСТОРОННЕЙ ГЕРМЕТИЧНОСТЬЮ СЕРИИ ПА 540

Данная  серия представлена задвижками одностороннего действия с эластомерным уплотнением или уплотнением металл по металлу. Цельнолитой корпус из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями, высококачественный нож со специально спрофилированной кромкой обеспечивают высокое качество и продолжительный срок службы данных задвижек. Серия ПА 540 предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных  веществ (для данных сред рекомендуется устанавливать  задвижку  таким  образом,  чтобы  стрелка  на  корпусе указывала  в  направлении,  обратном  направлению  потока).

Задвижки серии ПА 540 широко применяются в следующих отраслях:

- целлюлозно-бумажная промышленность;

- горнодобывающая промышленность;

- химическая промышленность;

- жилищно-коммунальное хозяйство;

- очистные сооружения, канализационные сети;

- пищевая промышленность;

- транспортировка сыпучих продуктов.












Изготовление и поставка:

По ТУ 3700-002-55604618-2013

Тип конструкции:

Задвижка шиберная односторонняя

Диаметр номинальный

DN 50 – DN 1200

Давление рабочее



DN 50-250 – 10 кгс/см2

DN 300-450 – 6 кгс/см2

DN 500-600 – 4 кгс/см2

DN 700-1200 - 2 кгс/см2

Управление:

- штурвал DN 50-500,

- редуктор DN 50-1200,

- рычаг DN 50-300

- пневмопривод, электропривод DN 50-1200

Основные рабочие среды:



Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных  веществ при установке в перевернутом виде

Присоединение:



- стяжное между фланцами трубопровода;

(Присоединительные размеры по ГОСТ 33259-15, исполнение B,

Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)

Направление подачи рабочей среды:

Одностороннее

Климатическое исполнение:

У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

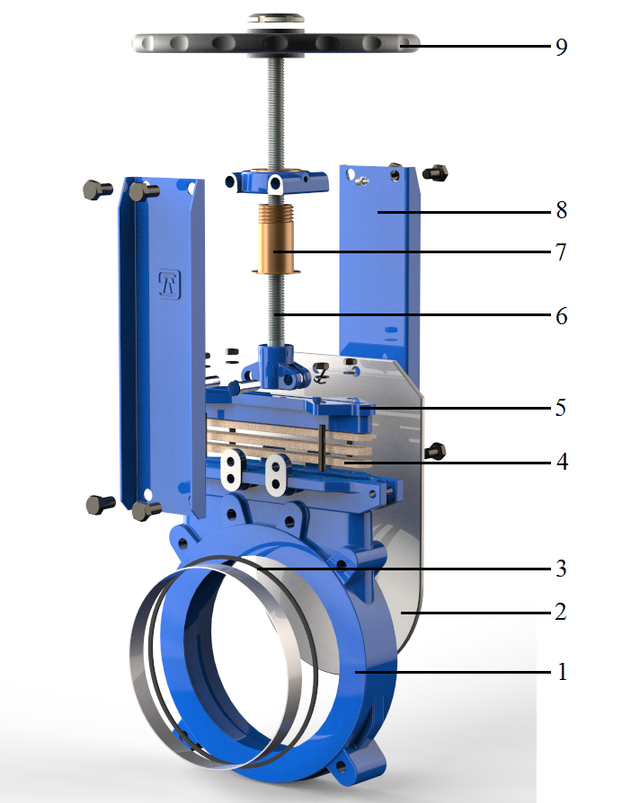

Конструкция шиберной задвижки серии ПА 540



Позиция: Наименование:

1: Корпус
2: Нож
3: Уплотнение
4: Сальниковая набивка
5: Сальник
6: Шток
7: Ходовая гайка
8: Бугель
9: Штурвал

















Структура обозначения шиберных задвижек ПА



Пример обозначения:

       ПА542.100.10-02Ш
       - задвижка шиберная серии ПА 54Описание 0
       - уплотнение - EPDM
       - DN100 мм, PN10 кгс/мс2
       - корпус из углеродистой стали WBC
       - со штурвалом

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Описание основных конструктивных элементов
Уплотнение

Уплотнение

Задвижки серии ПА 540 производятся либо с мягким эластомерным уплотнением , обеспечивающим полную герметичность при перекрытии потока рабочей среды, либо с уплотнением металл по металлу, которое допускает протечки до 1,5% от потока на воде, но позволяет эксплуатировать задвижку в более тяжелых условиях. Выбор конкретного типа и материала уплотнения обуславливается рабочими параметрами и характеристиками транспортируемой среды. В качестве уплотнений в задвижках серии ПА 540 применяются следующие материалы:

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Корпус

Корпус задвижек серии ПА 540 цельнолитой из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями. Задвижки больших диаметров имеют специальные ребра жесткости, обеспечивающие высокую надежность изделия.

Корпус задвижек может быть изготовлен из следующих материалов:

- высокопрочный чугун GGG40

- сталь углеродистая WCB

- сталь коррозионностойкая CF8

- сталь коррозионностойкая молибденосодержащая CF8M

- специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь.  Нож отполирован с обеих сторон, кромка имеет закругленную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.


Варианты управления:

Ручные

Маховик с выдвижным штоком

Маховик с невыдвижным штоком

Маховик с цепью

Рычаг

Редуктор

Автоматические

Электропривод

Пневмопривод

Гидропривод

Дополнительное оборудование

Указатель положения

Концевые выключатели

Позиционер

Удлинитель штока



Присоединительные размеры для подбора ответных фланцев и крепежа PN10 по ГОСТ 33259-2015

DN

D1

Размеры , мм

N x M

T

+

+

d

50

125

4 х М16

13

2

2

18

65

145

4 х М16

13

2

2

18

80

160

8 х М16

13

2

6

18

100

180

8 х М16

13

2

6

18

125

210

8 х М16

16

2

6

18

150

240

8 х М20

16

2

6

23

200

295

8 х М20

20

2

6

23

250

350

12 х М20

20

4

8

23

300

400

12 х М20

20

4

8

23

350

460

16 х М20

20

6

10

23

400

515

16 х М24

24

6

10

27

450

565

20 х М24

24

14

6

27

500

620

20 х М24

24

14

6

27

600

725

20 х М27

27

14

6

30

700

840

24 х М27

27

18

6

30

800

950

24 х М30

30

18

6

33

900

1050

28 х М30

30

22

6

33

1000

1160

28 х М33

33

22

6

36

1200

1380

32 х М36

40

26

6

39
