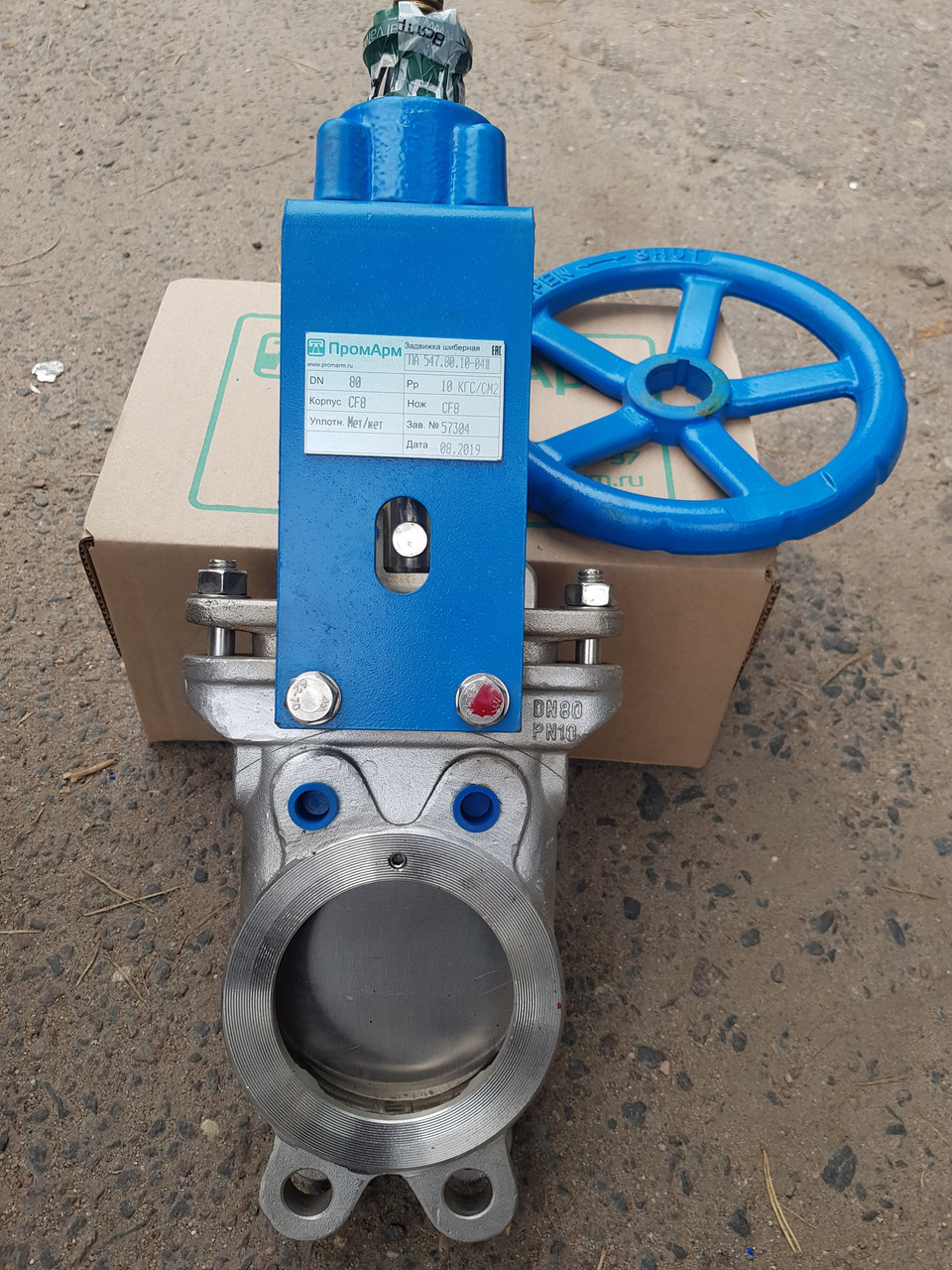

Данная серия представлена задвижками одностороннего действия с эластомерным уплотнением или уплотнением металл по металлу. Цельнолитой корпус из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями, высококачественный нож со специально спрофилированной кромкой обеспечивают высокое качество и продолжительный срок службы данных задвижек. Серия ПА 540 предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ (для данных сред рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, обратном направлению потока).
Задвижки серии ПА 540 широко применяются в следующих отраслях:
- целлюлозно-бумажная промышленность;
- горнодобывающая промышленность;
- химическая промышленность;
- жилищно-коммунальное хозяйство;
- очистные сооружения, канализационные сети;
- пищевая промышленность;
- транспортировка сыпучих продуктов.
Изготовление и поставка: |
По ТУ 3700-002-55604618-2013 |
Тип конструкции: |
Задвижка шиберная односторонняя |
Диаметр номинальный |
DN 50 – DN 1200 |
Давление рабочее
|
DN 50-250 – 10 кгс/см2 DN 300-450 – 6 кгс/см2 DN 500-600 – 4 кгс/см2 DN 700-1200 - 2 кгс/см2 |
Управление: |
- штурвал DN 50-500, - редуктор DN 50-1200, - рычаг DN 50-300 - пневмопривод, электропривод DN 50-1200 |
Основные рабочие среды:
|
Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ при установке в перевернутом виде |
Присоединение:
|
- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
Направление подачи рабочей среды: |
Одностороннее |
Климатическое исполнение: |
У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
