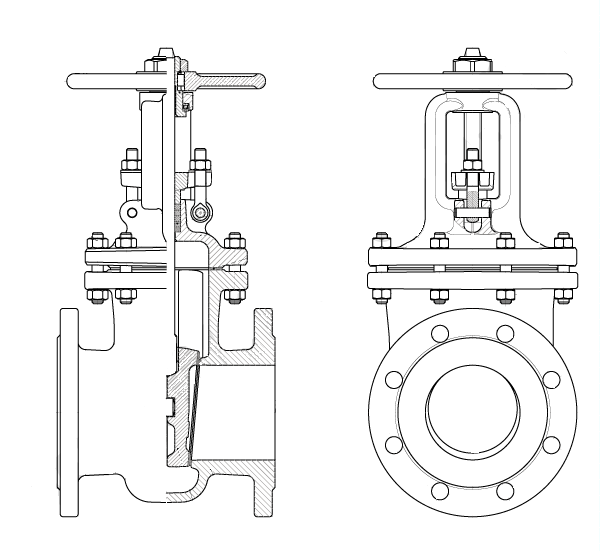

Задвижки стальные клиновые PN 1,6 МПа 30с41нж
Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца
Технические характеристики задвижек 30с41нж
Показатели назначения задвижек 30с41нж
-
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие -
Температура рабочей среды: от −40°С до +425°С
-
Условия эксплуатации: У1
-
Минимальная температура окружающего воздуха: −40°С

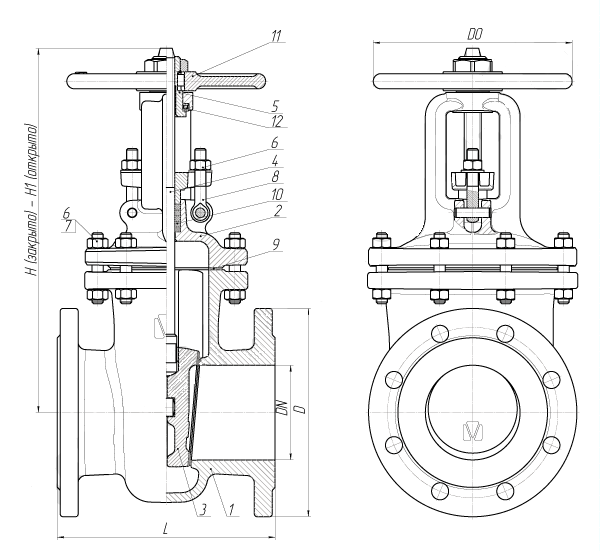

Материальное исполнение задвижек 30с41нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
- 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
- 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
- 10. Набивка сальника: АГИ, ТРГ
- 11. Маховик: сталь 25Л
- 12. Подшипник: шариковый упорный
- 13. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- 14. Наплавка на клине: 13Х25Т, 10Х17Т
Габаритные размеры задвижек 30с41нж
| Наименование | DN | D | D0 | L | H | H1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| Задвижка 30с41нж Ду 50 | 50 | 160 | 160 | 180 | 281 | 346 | 17 |
| Задвижка 30с41нж Ду 80 | 80 | 195 | 160 | 210 | 336 | 428 | 29 |
| Задвижка 30с41нж Ду 100 | 100 | 215 | 210 | 230 | 385 | 496 | 39 |
| Задвижка 30с41нж Ду 125 | 125 | 245 | 210 | 255 | 470 | 600 | 61 |
| Задвижка 30с41нж Ду 150 | 150 | 280 | 320 | 280 | 576 | 742 | 83 |
| Задвижка 30с41нж Ду 200 | 200 | 335 | 320 | 330 | 686 | 902 | 124 |
| Задвижка 30с41нж Ду 250 | 250 | 405 | 400 | 450 | 854 | 1118 | 242 |
| Задвижка 30с41нж Ду 300 | 300 | 460 | 460 | 500 | 998 | 1315 | 315 |
| Задвижка 30с41нж Ду 350 | 350 | 520 | 460 | 550 | 1220 | 1570 | 465 |
| Задвижка 30с41нж Ду 400 | 400 | 580 | 502 | 600 | 1440 | 1850 | 640 |
*Присоединительные размеры фланцев по ГОСТ 33259-2015
