Задвижки с двухсторонней герметичностью в разборном корпусе ПА 530

Задвижки с двухсторонней герметичностью в разборном корпусе ПА 530

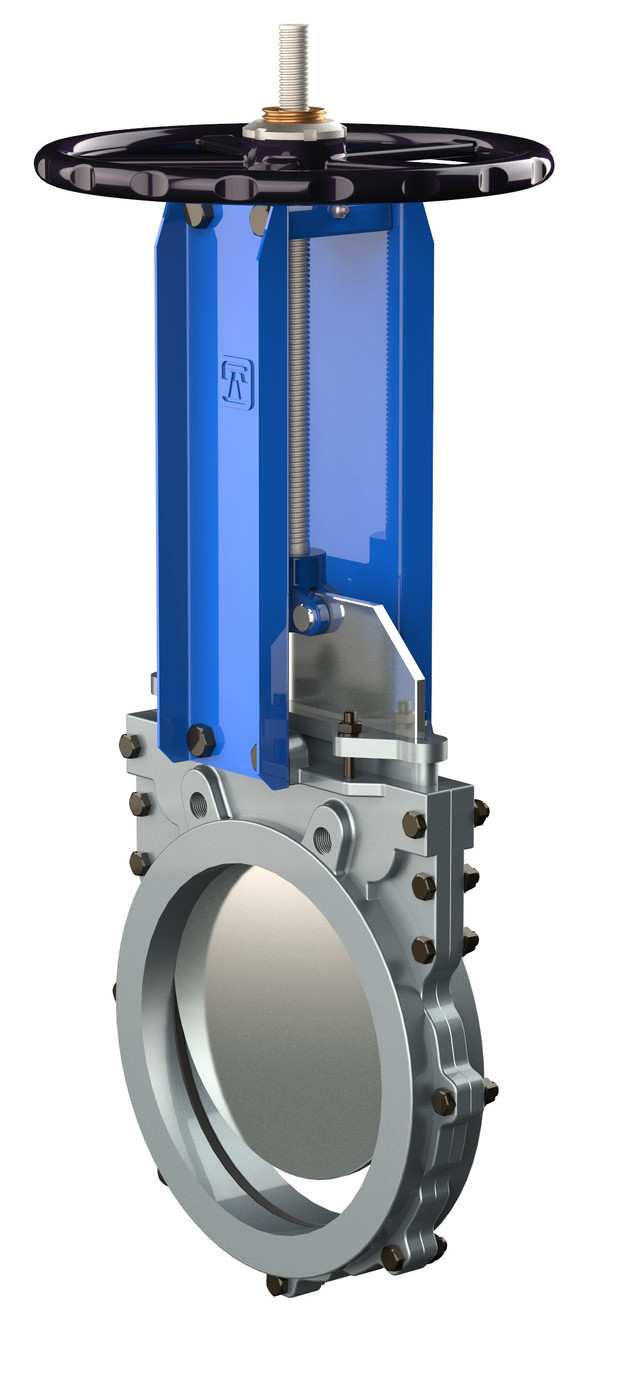

ЗАДВИЖКА ШИБЕРНАЯ С ДВУХСТОРОННЕЙ ГЕРМЕТИЧНОСТЬЮ

В РАЗБОРНОМ КОРПУСЕ СЕРИИ ПА 530



Шиберная задвижка двустороннего действия. Предназначена для транспортировки слабозагрязненных жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки  бытовых, ливневых и промышленных стоков, а также для систем водоснабжения.

Корпус задвижек данной серии, выполненный из различных материалов, состоит за двух половин, которые проходят полную механическую обработку внутренних поверхностей на высокоточном металлообрабатывающем оборудовании. Эта и ряд других конструктивных особенностей позволяют применять задвижки серии ПА 530 на более высокое рабочее давление (до 6,5 кгс/см2 для DN 1000) по сравнению с аналогичными задвижками.

Изготовление и поставка:

По ТУ 3700-002-55604618-2013

Тип конструкции:

Задвижка шиберная в разборном корпусе

Диаметр номинальный

DN 50 – DN 1200

Давление рабочее



DN 50-150 – 16 кгс/см2

DN 200-400 – 10 кгс/см2

DN 450-600 – 8 кгс/см2

DN 650-1000 - 6 кгс/см2

DN 1200 – 4 кгс/см2

Управление:

- штурвал DN 50-500,

- редуктор DN 50-1200,

- рычаг DN 50-300

- пневмопривод, электропривод DN 50-1200

Основные рабочие среды:



Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки сточных вод.

Присоединение:



- стяжное между фланцами трубопровода;

(Присоединительные размеры по ГОСТ 33259-15, исполнение B,

Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)

Направление подачи рабочей среды:

Любое

Климатическое исполнение:

У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

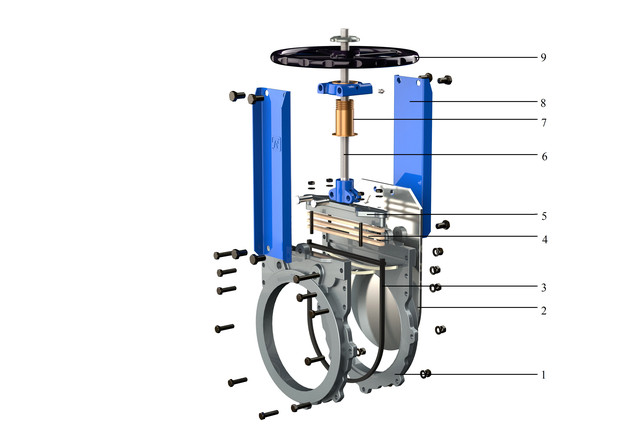

Конструкция шиберной задвижки серии ПА 530



 Позиция:  Наименование:
1: Корпус
2: Нож
3: Уплотнение
4: Сальниковая набивка
5: Сальник
6: Шток
7: Ходовая гайка
8: Бугель
9: Штурвал









Пример обозначения:

       ПА532.100.10-02ШН
       - задвижка шиберная серии ПА 530
       - уплотнение - EPDM
       - DN100 мм, PN10 кгс/мс2
       - корпус из углеродистой стали WBC
       - со штурвалом

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Описание основных конструктивных элементов

Уплотнение:

Уплотнение

В задвижках серии ПА 530 применяется упругое уплотнение U-образной формы, которое имеет дополнительные перемычки вверху, между которыми вставляется нож и которые выполняют роль дублирующего уплотнения сальникового узла. В качестве уплотнения применяются следующие материалы:

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Корпус

Корпус задвижки серии ПА 530 состоит из двух половин, которые подвергаются внутри полной механической обработке, что обеспечивает высокую точность и качество при дальнейшей сборке и эксплуатации готовых изделий.

Корпус может быть изготовлен из следующих материалов:

- высокопрочный чугун GGG40

- сталь углеродистая WCB

- сталь коррозионностойкая CF8

- сталь коррозионностойкая молибденосодержащая CF8M

- специальные стали и сплавы (по заказу покупателя)

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь.  Высокое качество материалов, специальная форма и точность изготовления обеспечивают надежную эксплуатацию задвижек с требуемой герметичностью.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

Варианты управления



Ручные

Маховик с выдвижным штоком

Маховик с невыдвижным штоком

Маховик с цепью

Рычаг

Редуктор





Автоматические

Электропривод

Пневмопривод

Гидропривод

Дополнительное оборудование

Указатель положения

Концевые выключатели

Позиционер

Удлинитель штока

Присоединительные размеры для подбора ответных фланцев PN 10 по ГОСТ 33259-2015

DN

D1

Размеры , мм

N x M

T

d

50

125

4 х М16

12

2

2

18

65

145

4 х М16

12

2

2

18

80

160

8 х М16

12

2

6

18

100

180

8 х М16

12

2

6

18

125

210

8 х М16

12

2

6

18

150

240

8 х М20

14

2

6

23

200

295

8 х М20

16

2

6

23

250

350

12 х М20

16

4

8

23

300

400

12 х М20

16

4

8

23

350

460

16 х М20

18

8

8

23

400

515

16 х М24

20

8

8

27

450

565

20 х М24

20

12

8

27

500

620

20 х М24

24

12

8

27

600

725

20 х М27

27

12

8

30

700

840

24 х М27

27

18

6

30

800

950

24 х М30

30

18

6

33

900

1050

28 х М30

30

22

6

33

1000

1160

28 х М33

35

22

6

36

1200

1380

32 х М36

40

26

6

39
