Задвижки с двухсторонней герметичностью ПА 520

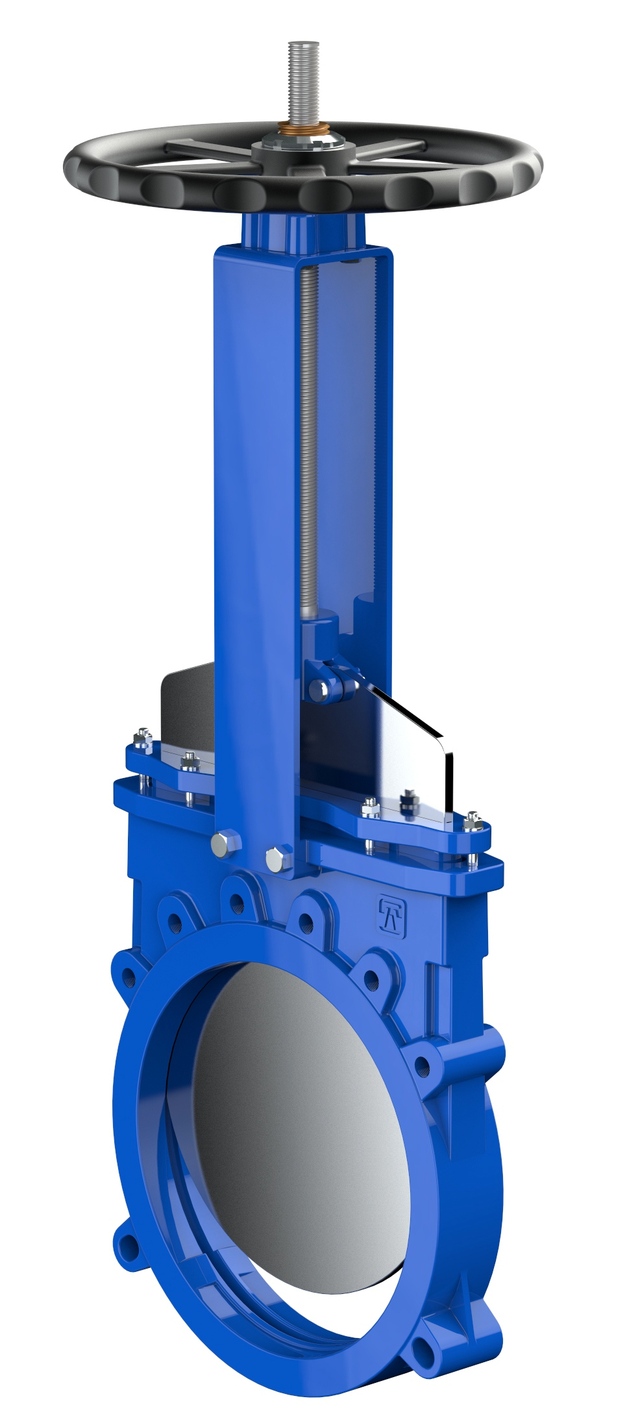

Задвижка шиберная с двухсторонней герметичностью серии ПА 520



Шиберно-ножевые задвижки серии ПА 520 предназначены для перекрытия потока жидкостей, содержащих взвешенные твердые примеси до 5 %.

Межфланцевое крепление к трубопроводу.

Конструкция уплотнения, точность и качество изготовления комплектующих обеспечивают надежное перекрытие потока рабочей среды в любом направлении для шиберных задвижек данной серии.

Задвижки серии ПА 520 могут быть изготовлены из чугуна, углеродистой стали, различных типов нержавеющей стали, исходя из требований заказчика.

Благодаря надежности и простоте конструкции, применению высококачественных материалов и комплектующих,  задвижки шиберные серии ПА 520 широко применяются в различных отраслях.

Основные сферы применения:

- целлюлозно-бумажная промышленность;

- горнодобывающая промышленность;

- химическая промышленность;

- очистные сооружения, канализационные сети;

- пищевая промышленность.







Изготовление и поставка:

По ТУ 3700-002-55604618-2013

Тип конструкции:

Задвижка шиберная двухсторонняя

Диаметр номинальный

DN 50 – DN 1200

Давление рабочее



DN 50-250 – 10 кгс/см2

DN 300-450 – 6 кгс/см2

DN 500-600 – 4 кгс/см2

DN 700-1200 - 2 кгс/см2

Управление:

- штурвал DN 50-500,

- редуктор DN 50-1200,

- рычаг DN 50-300

- пневмопривод, электропривод DN 50-1200

Основные рабочие среды:



Предназначена для транспортировки жидкостей с содержанием

взвешенных частиц до 5%. Рекомендуется для транспортировки сточных вод.

Присоединение:



- стяжное между фланцами трубопровода;

(Присоединительные размеры по ГОСТ 33259-15, исполнение B,

Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)

Направление подачи рабочей среды:

любое

Климатическое исполнение:

У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

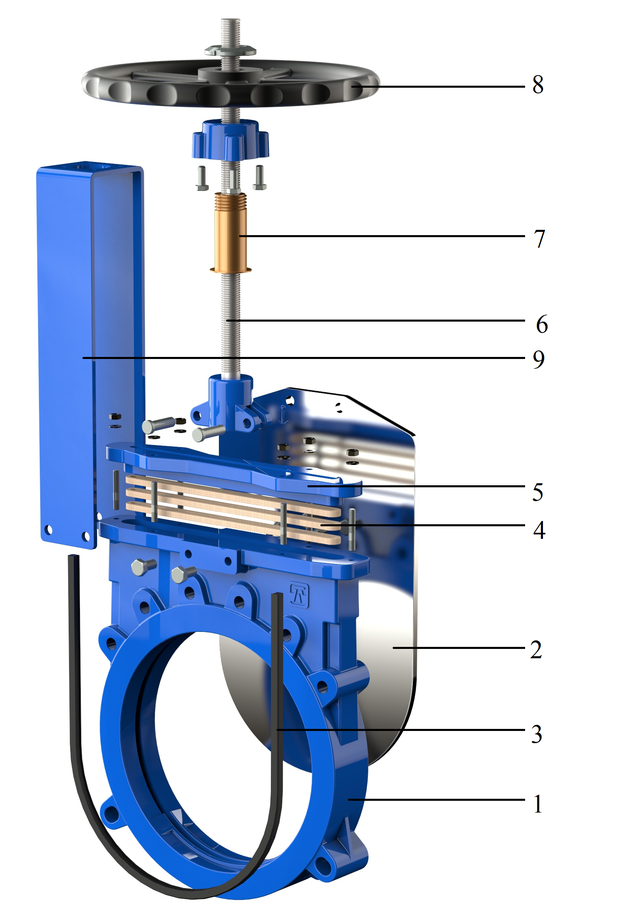

Конструкция шиберной задвижки серии ПА 520

Позиция:  Наименование:
1: Корпус
2: Нож
3: Уплотнение
4: Сальниковая набивка
5: Сальник
6: Шток
7: Ходовая гайка
8: Штурвал
9: Бугель



Изготовление и поставка:                                По  ТУ 3700-002-55604618-2013
Тип конструкции:                                                 Задвижка шиберная двухсторонняя
Диаметр номинальный:                                    DN 50 – DN 1200 мм
Давление номинальное:                                    DN 50-250-10 кгс/см2
                                                                                      DN 300-450-6 кгс/см2
                                                                                      DN 500-600-4 кгс/см2
                                                                                      DN 700-1200-2 кгс/см2
Управление:                                                            штурвал DN 50-500 мм
                                                                                      редуктор DN 50-1200 мм
                                                                                      электро- или пневмопривод- DN 50-1200 мм
                                                                                      рычаг DN50-300
Основные рабочие среды:                                 Предназначены для транспортировки жидкостей с содержанием
                                                                                      взвешенных частиц до 5%.
                                                                                      Рекомендуется для транспортировки сточных вод.
Присоединение:                                                    стяжное между фланцами трубопровода
                                                                                      Присоединительные размеры по ГОСТ 33259-2015 исп.В
                                                                                      Ответные фланцы - по ГОСТ 33259-15, тип01 или 11 исп.В
Установочное положение:                                Любое
Климатическое исполнение:                           У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69


 Структура обозначения шиберных задвижек ПА

Пример обозначения:

       ПА522.100.10-02ШН
       - задвижка шиберная двухсторонняя серии ПА 520
       - уплотнение - EPDM
       - DN100 мм, PN10 кгс/мс2
       - корпус из углеродистой стали WBC
       - со штурвалом с невыдвижным шпинделем

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Описание основных конструктивных элементов

Уплотнение:

Уплотнение

Упругое уплотнение вставлено в корпус задвижки и армировано стальной проволокой, что позволяет сохранять форму и препятствует соскальзыванию под воздействием потока рабочей среды. Уплотнение имеет U-образную форму, повторяющую форму ножа. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора.

Эластомерные материалы, применяемые в качестве уплотнений

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Все перечисленные материалы обеспечивают 100-процентную герметичность.

Корпус

Задвижки серии ПА 520 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.

Корпус задвижек может быть изготовлен из следующих материалов:

- высокопрочный чугун GGG40

- сталь углеродистая WCB

- сталь коррозионностойкая CF8

- сталь коррозионностойкая молибденосодержащая CF8M

- специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь.  Нож отполирован с обеих сторон, кромка имеет закругленную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

Варианты уплотнения



Ручные

Маховик с выдвижным штоком

Маховик с невыдвижным штоком

Маховик с цепью

Рычаг

Редуктор

Автоматические

Электропривод

Пневмопривод

Гидропривод

Дополнительное оборудование

Указатель положения

Концевые выключатели

Позиционер

Удлинитель штока

Присоединительные размеры для подбора ответных фланцев и крепежа  PN 10 по ГОСТ 33259-2015

DN

D1

Размеры , мм

N x M

T

d

50

125

4 х М16

13

2

2

18

65

145

4 х М16

13

2

2

18

80

160

8 х М16

13

2

6

18

100

180

8 х М16

13

2

6

18

125

210

8 х М16

16

2

6

18

150

240

8 х М20

16

2

6

23

200

295

8 х М20

20

2

6

23

250

350

12 х М20

20

4

8

23

300

400

12 х М20

20

6

6

23

350

460

16 х М20

20

10

6

23

400

515

16 х М24

24

10

6

27

450

565

20 х М24

24

12

8

27

500

620

20 х М24

24

12

8

27

600

725

20 х М27

27

12

8

30

700

840

24 х М27

27

16

8

30

800

950

24 х М30

30

18

6

33

900

1050

28 х М30

30

20

8

33

1000

1160

28 х М33

33

20

8

36

1200

1380

32 х М36

40

24

8

39
