Задвижки со сквозным ножом ПА 510

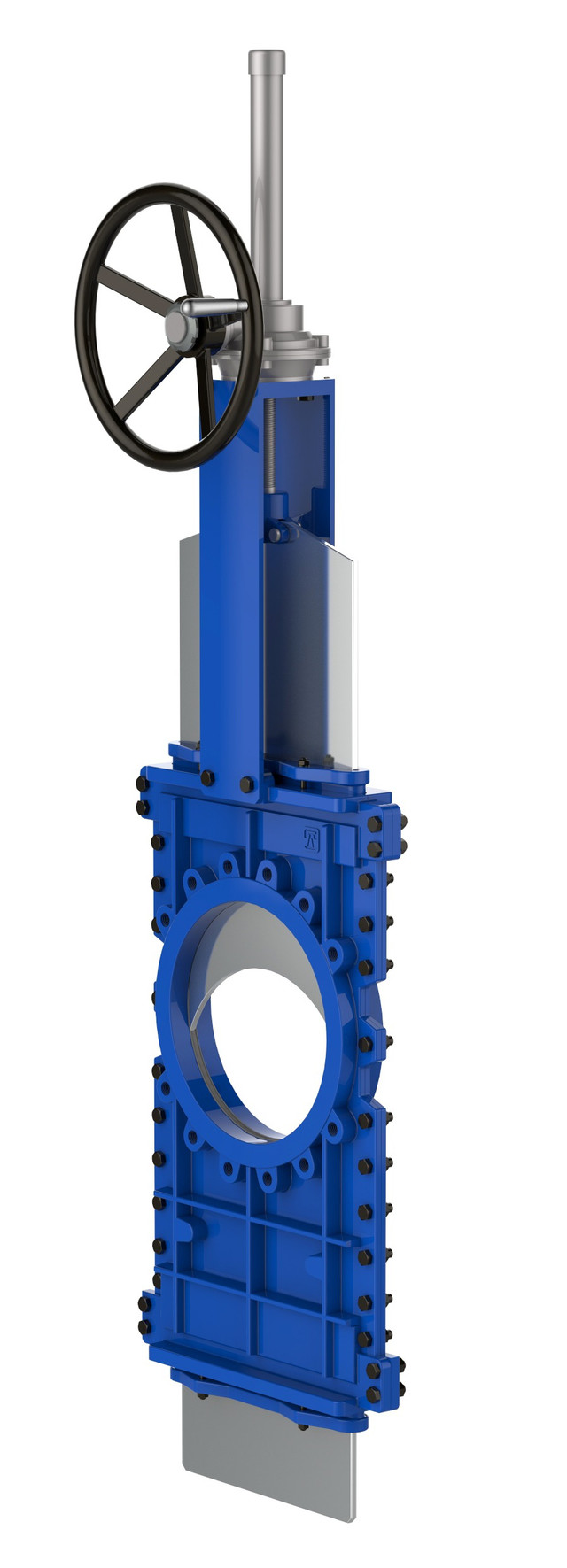

Задвижка шиберная со сквозным ножом серии ПА 510

Шиберная задвижка двустороннего действия со сквозным ножом серии ПА 510 предназначена для сред с высокой концентрацией твердых частиц. Корпус из чугуна или различных марок сталей состоит из двух половин, обработанных с высокой точностью.

 Основные сферы применения задвижек серии ПА 510:

-транспортировка жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%.

-транспортировка целлюлозы и древесной массы, спиртных напитков, порошков, золы и высококонцентрированного шлама.

Может также применяться для подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Специальная конструкция ножа исключает возможность возникновения отложений на поверхности уплотнения.

Задвижки серии ПА 510 широко применяются в следующих отраслях:

- целлюлозно-бумажная промышленность;

-  пищевая промышленность;

- горнодобывающая промышленность;

- энергетика;

- производство и транспортировка сыпучих материалов;

- перекачка сточных вод.













Изготовление и поставка:	По ТУ 3700-002-55604618-2013
Тип конструкции:	Задвижка шиберная со сквозным ножом
Диаметр номинальный	DN 50 – DN 1200
Давление рабочее	DN 50-250 – 10 кгс/см2 DN 300-400 – 6 кгс/см2 DN 450-600 – 4 кгс/см2 DN 700-1200 - 2 кгс/см2
Управление:	- штурвал DN 50-500, - редуктор DN 50-1200, - рычаг DN 50-300 - пневмопривод, электропривод DN 50-1200
Основные рабочие среды:	Предназначены для сред с высокой концентрацией твердых частиц: -перекачка жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%. -целлюлозы и древесной массы (пульпы концентрации  от 5% до 20%), спиртных напитков, порошков, золы и высококонцентрированного шлама

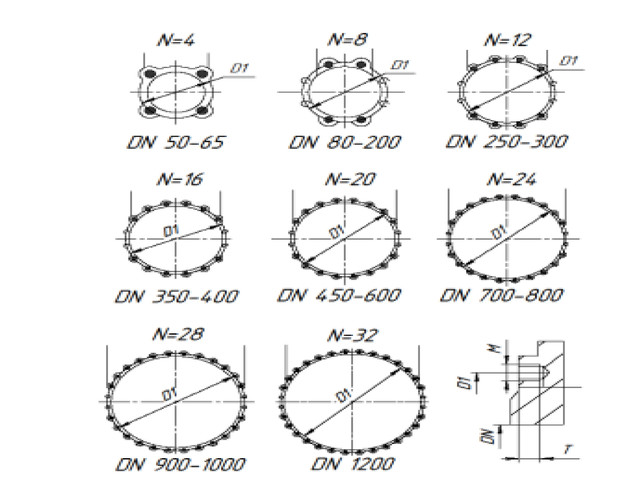

Присоединение:	- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)
Направление подачи рабочей среды:	Одно- или двустороннего действия
Климатическое исполнение:	У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

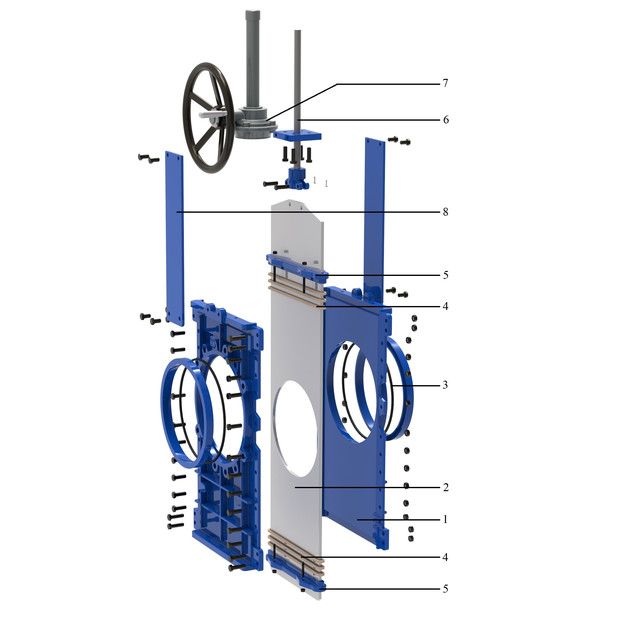

 Конструкция шиберной задвижки серии ПА 510



Позиция:  Наименование:
1: Корпус
2: Диск
3: Уплотнение
4: Прижимное кольцо
5: Шток
6: Фланец сальника
7: Сальниковая набивка
8: Болт

Изготовление и поставка:                                По  ТУ 3700-002-55604618-2013
Тип конструкции:                                                 Задвижка шиберная со сквозным ножом
Диаметр номинальный:                                    DN 50 – DN 1200 мм
Давление номинальное:                                    DN 50-250-10 кгс/см2
                                                                                      DN 300-400-6 кгс/см2
                                                                                      DN 450-600-4 кгс/см2
                                                                                      DN 700-1200-2 кгс/см2
Управление:                                                            штурвал DN 50-500 мм
                                                                                      редуктор DN 50-1200 мм
                                                                                      электро- или пневмопривод- DN 50-1200 мм
Основные рабочие среды:                                 Предназначены для сред высокой концентрацией твердых частиц:
                                                                                      перекачка жидкостей с содержанием твердых частиц
                                                                                      во взвешенном состоянии до 20%;
                                                                                      целлюлозы и древесной массы (пульпы концентрации
                                                                                      от 5% до 20%), спиртных напитков, порошков,
                                                                                      золы и высококонцентрированного шлама
Присоединение:                                                    стяжное между фланцами трубопровода
                                                                                      Присоединительные размеры по ГОСТ 33259-2015 исп.В
                                                                                      Ответные фланцы - по ГОСТ 33259-15, тип01 или 11 исп.В
Установочное положение:                                Любое
Климатическое исполнение:                           У, УХЛ4, ХЛ, ТМ, ТВ по ГОСТ 15150-69

 Структура обозначения шиберных задвижек ПА

Пример обозначения:

       ПА512.100.10-02Ш
       - задвижка шиберная серии ПА 510
       - уплотнение - EPDM
       - DN100 мм, PN10 кгс/мс2
       - корпус из углеродистой стали
       - со штурвалом

При выборе материалов корпусов, дисков и уплотнений для конкретных рабочих условий рекомендуем консультироваться !
__________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.229

Описание основных конструктивных элементов

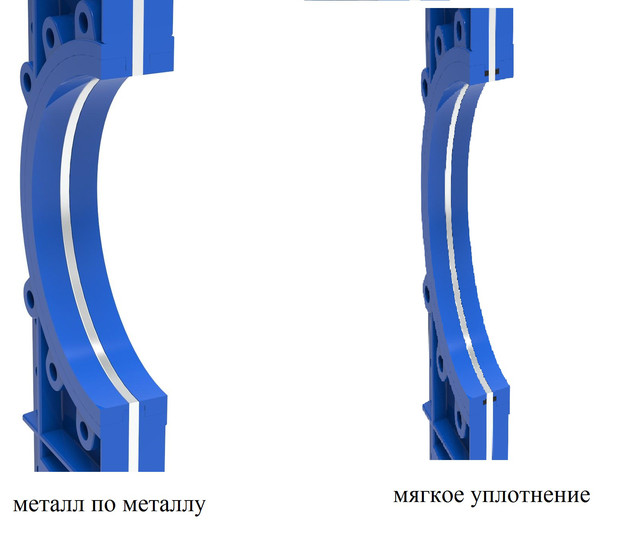

Варианты уплотнений:

Корпус

Задвижки серии ПА 510 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.

Корпус задвижек изготовлен методом литья, состоит из двух половин, скрепленных между собой болтами.и может быть выполнен из следующих материалов:

- высокопрочный чугун GGG40

- сталь углеродистая WCB

- сталь коррозионностойкая CF8

- сталь коррозионностойкая молибденосодержащая CF8M

- специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь.  Нож отполирован с обеих сторон, конструкция задвижки исключает  возникновение отложений на поверхности ножа и уплотнении. По заказу покупателя нож может быть изготовлен из различных марок нержавеющей стали и специальных сплавов.

Уплотнение

Задвижки серии ПА 510 могут изготавливаться со следующими типами уплотнений:

-металл/металл  для высокотемпературных, вязких, сыпучих сред (допускается протечка на воде до 1,5% от потока)

-упругое уплотнение из таких материалов как EPDM, NBR, Viton, PTFE, натуральная резина, обеспечивающих герметичное перекрытие потока рабочей среды.

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Набивка сальника

Многослойная набивка, изготовленная из высококачественного синтетического волокна с PTFE обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Сальниковые узлы задвижки расположены в легкодоступном месте и позволяют осуществлять подтяжку, а также замену набивки  без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

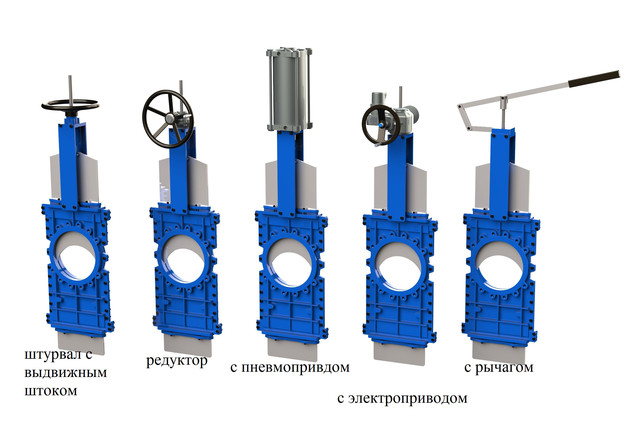

Варианты управления
