Задвижки для ТЭС: обзор

Задвижки для ТЭС отличаются от других элементов этой группы. Они разработаны специально для применения в условиях повышенного давления, вибраций. Увеличение последних параметров возникают из-за работы турбин и энергокотлов. Элементы данного типа работают при больших нагрузках без потери своей функциональности. Стойкость к износу, прочность и долговечность является основными преимуществами представленной арматуры. Разделяются она на два вида — задвижки со средними и высокими параметрами. Оба варианта имеют свои особенности конструкции и применение.

Обзор задвижек энергетической арматуры со средними параметрами

Задвижки энергетической арматуры со средними параметрами используются для обеспечения работы трубопроводов на ТЭС. Для удачного функционирования на протяжении длительного времени все изделия наделены отличными техническими и эксплуатационными качествами. Элементы энергетической арматуры со средними параметрами обладают следующими отличительными особенностями:

• используют их для перекрытия трубопроводов, рабочая среда в которых вода и водяной пар;

• с их помощью обеспечивается герметичность перекрытия;

• могут применяться только для включения, выключения трубопроводной системы, подсоединение к которой обеспечивается сваркой;

• управление компонентами происходит маховиком, редуктором цилиндрического или конического типа, электроприводом.

Температура рабочей среды для таких элементов составляет 450 градусов Цельсия. Давление колеблется в районе 10 Мпа в зависимости от модели задвижки. Для полного открытия необходимо 17 оборотов. Создаются задвижки для ТЭС из качественной прочной стали, которая не поддается коррозии, выдерживает большие нагрузки в процессе эксплуатации.

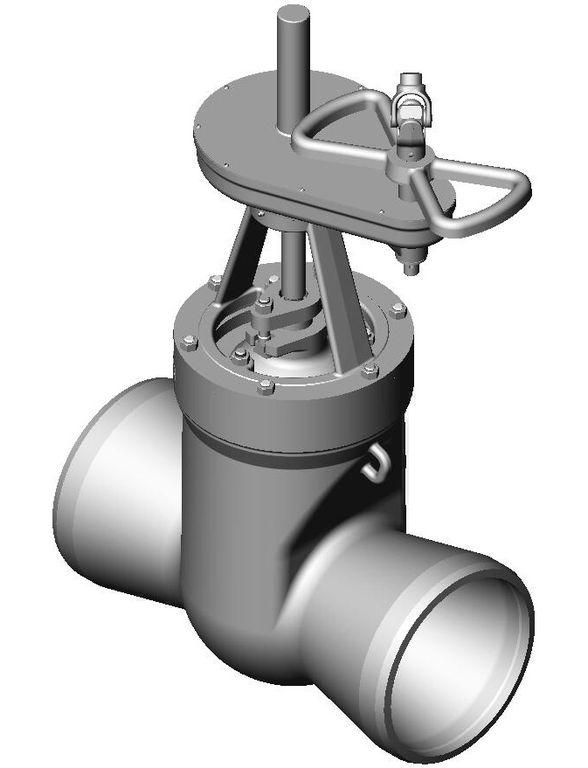

Особенности задвижек энергетической арматуры с высокими параметрами

Использование задвижек для ТЭС с высокими параметрами позволяет избежать непредвиденных ситуаций, которые могут возникнуть на станции. Предназначаются данные детали для пропуска, остановки таких рабочих сред как вода и водяной пар. Их конструкция создается для работы в условиях высокого давления, сильных вибраций.

Обладают задвижки для ТЭС следующими отличительными чертами:

• обеспечивают надежное герметичное перекрытие;

• большинство моделей можно применять только для включения и выключения среды, для регулирования данные варианты не подходят;

• присоединение к трубопроводу происходит с помощью сварки;

• управляются маховиком, электроприводом, цилиндрическим или коническим редуктором;

• для создания корпуса используется сталь.

От задвижек со средними параметрами отличаются температурой рабочей среды, максимальное значение которой может достигать 560 градусов. При этом давление в большинстве моделей достигает 13.7 Мпа. Значение максимального крутящегося момента на шпинделе колеблется в районе 270.

Разделяются задвижки энергетической арматуры с высокими параметрами на разновидности, имеющие головки приводные цилиндрические или конические, а также изделия с маховиком и шарнирной муфтой.

Задвижки для ТЭС имеют простую конструкцию, легко устанавливаются на трубопровод. Они не требуют дополнительного обслуживания, работают без сбоев на протяжении длительного времени.

Функционируют изделия без учета направления рабочей среды. Внутри детали имеется открытий клин, с помощью которого можно легко очистить трубопровод и снизить гидравлическое давление. В зависимости от наличия электропривода управление задвижкой происходит дистанционно или вручную.
