Клапаны запорные

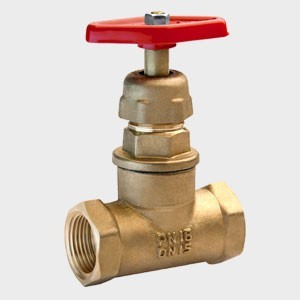

Клапан запорный (вентиль) является элементом арматуры. В нем запорный орган, с целью перекрытия потока рабочей среды, перемещается по оси, являющейся центральной осью уплотнительной поверхности корпуса.
Шпиндель клапана запорного является подвижным элементом, который ввинчивается в резьбу ходовой гайки, закрепленной неподвижно в крышке или бугеле. Использование ходовой самотормозящейся резьбы делает возможным оставлять запорный орган запорного клапана в любом положении. Это исключает его самопроизвольное движение при воздействии давления.

По типу корпуса клапаны запорные бывают проходные, угловые и прямоточные. Герметизация шпинделя и крышки запорного клапана выполняется в виде сальника или сильфона.

К клапанам запорным можно также условно отнести арматуру, имеющую запорный орган в виде мембраны (диафрагмы).

Клапаны запорные широко применяются там, где требуется надежное и герметичное перекрытие потока рабочей среды.

Преимущества клапанов запорных:

1) Запорные клапаны могут работать при больших перепадах давлений, воздействующих на запорный орган, а также при больших рабочих давлений.

2) Имеют простую конструкцию и имеют хорошую ремонтопригодность.

3) Клапаны запорные имеют малый ход запорного органа для полного перекрытия прохода.

4) Имеют небольшие габариты и массу.

5) Запорные клапаны могут функционировать как регулирующее устройство.

6) Клапаны запорные работают при любом пространственном положении на трубопроводе.

Недостатки запорных клапанов:

1) Большое гидравлическое сопротивление.
2) Плохо работают при загрязненных и вязких рабочих средах.
3) Запорные клапаны работают только при подаче рабочей среды с одной стороны.

Кроме клапанов запорных, которые предназначены для полного перекрытия потока рабочей среды, также применяются устройства, обеспечивающие плавное регулирования расхода путем изменения гидросопротивления с одновременной надежной фиксацией в промежуточных положениях.

Для этого применяются запорно-регулирующие клапаны, которые имеют золотник, рабочая поверхность которого профилирована и имеет хорошо притертые уплотняющие кромки. При небольших условных диаметрах применяются золотники, имеющие форму конуса. Такие вентили называются игольчатые.
