Задвижка чугунная под электропривод 30ч906бр Ду80 Ру16

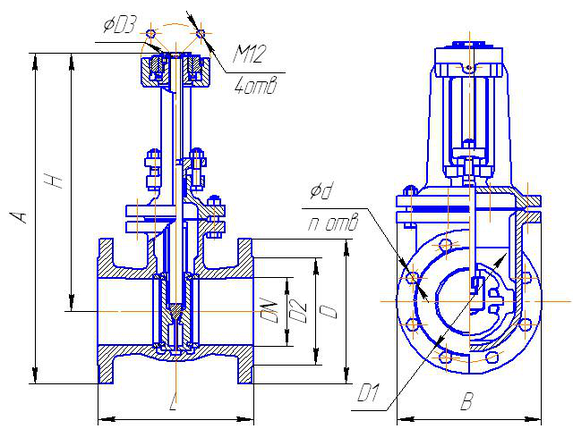

Габаритные и присоединительные размеры задвижка чугунная 30ч906бр Ру16
| DN | Размеры, мм | Масса, кг не более | |||||||||
| D | D1 | D2 | D3 | L | H | d | n | A | B | ||
| 50 | 125х125 | 125 | 102 | 104 | 180 | 250 | 18 | 4 | 320 | 125 | 12 |
| 80 | 150х150 | 160 | 133 | 104 | 210 | 315 | 18 | 4 | 385 | 172 | 19 |
| 100 | 215 | 180 | 158 | 104 | 230 | 385 | 18 | 8 | 485 | 214 | 30 |
| 125 | 245 | 210 | 184 | 104 | 255 | 430 | 18 | 8 | 550 | 248 | 40 |
| 150 | 280 | 240 | 212 | 104 | 280 | 505 | 22 | 8 | 640 | 284 | 57 |
| 200 | 335 | 295 | 268 | 135 | 330 | 650 | 22 | 8/12* | 820 | 360 | 97 |
| 250 | 390 | 350 | 320 | 135 | 450 | 810 | 22 | 12 | 1010 | 452 | 180 |
| 300 | 440 | 400 | 370 | 135 | 500 | 915 | 22 | 12 | 1150 | 516 | 260 |
| * -п=12 для Рр 1,6МПа (оговаривается при заказе) |
|||||||||||
Широкий ассортимент задвижек под электропривод и с ручным управление. Доступные цены. Осуществляем доставку.

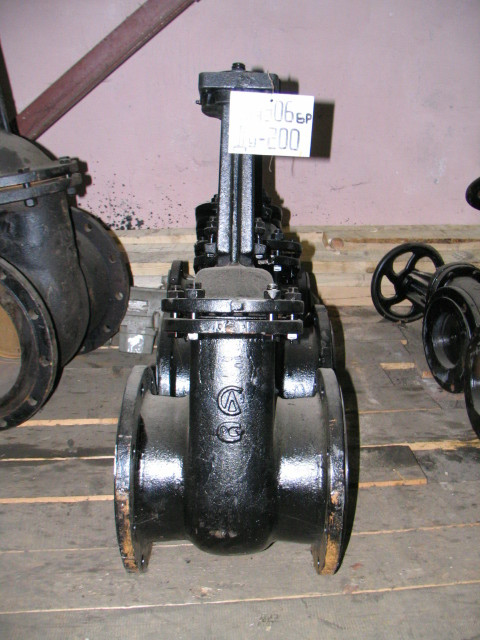

Задвижка чугунная 30ч906бр
Задвижка 30ч906бр обычно выполнена из чугуна, но иногда для её производства применяют латунь. Она рассчитана на температуру агрессивной среды проходящей через неё не более 225 ºC.
Задвижка чугунная 30ч906бр изготовлена с выдвижным шпинделем и органом управления под электропривод. Предназначена для установки в виде запорного механизма на трубопроводах. Она обеспечивает отличную герметичность в затворе по классу «C» и «D».
30ч906бр рассчитана на максимальное давление, действующее на механизм, до 1,6 МПа.
Применение и эксплуатация.
Задвижки 30ч906бр изготовлены с латунными уплотнительными кольцами, запрессованными в чугунный корпус. Подача рабочей среды осуществляется в обоих направлениях. Рабочее положение - «открыто» или «закрыто». В 30ч906бр диски передвигаются в корпусе по направляющим. Между корпусом и крышкой имеется паронитовый уплотнитель.
Полный ассортимент представлен в разделе задвижки чугунные.
| Основные | |
|---|---|
| Страна производитель | Россия |
| Вид затвора | Двухдисковый |
| Привод | Ручной |
| Тип присоединения | Фланцевое |
| Условный проход | 80 мм |
- Цена: Цену уточняйте
