Пароводяной подогреватель МВН

Пароводяной подогреватель МВН, фото 2
Описание
Характеристики
Информация для заказа

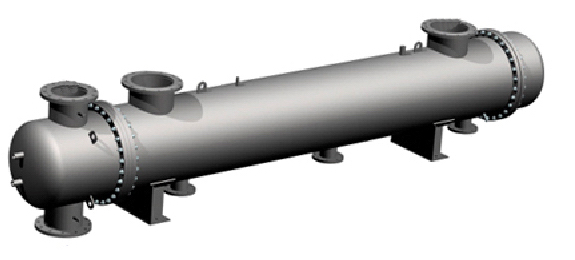

Пароводяной подогреватель МВН

Особенности эксплуатации

Чертеж и характеристики подогревателя пароводяного МВН от Завода ТриумфПароводяной подогреватель МВН относится к горизонтальным кожухотрубным теплообменникам. В качестве нагревательного элемента выступает съемная трубная система с плавающей головкой из латунных или стальных трубок. Конструкция аппарата МВН схожа с устройством пароводяного подогревателя ПП и также позволяет заменять трубную систему без замены кожуха, проводить технический осмотр и при необходимости ремонтные работы.

Назначение подогревателя МВН состоит в нагреве сетевой воды посредством пара. Представленные модели применяются по схеме котел-бойлер в системах горячего водоснабжения и тепловых сетях, используются в системах отопления и охлаждения. Кожухотрубные пароводяные подогреватели устанавливаются для теплообмена в технологических процессах различных отраслей промышленности.

Основные характеристики подогревателя МВН

Процесс работы пароводяного теплообменника с плавающей головкой устроен следующим образом: горячий насыщенный пар котла заполняет межтрубное пространство подогревателя. Свое тепло пар отдает циркулирующей по трубкам воде, после конденсируется и стекает вниз корпуса, откуда отводится. Вода, требующая нагрева, перемещается по трубной системе, после чего попадает в систему отопления.

Корпус кожухотрубного теплообменника оснащен патрубками для подвода воды и пара, а также отвода конденсата и газов. В качестве трубной системы выступает пучок из трубок на выбор: из нержавеющей стали или латуни. Трубки завальцованы концами в трубные доски, количество трубок для каждой модели индивидуально.

Условия эксплуатации подогревателей МВН регламентируются требованиями принятых для данных теплообменников стандартов. Они обеспечат стабильную работу при давлении сетевой воды до 1,6 МПа и максимальной температуре до 200 С.

Позиция Число трубок Поверхность нагрева, м2 Диаметр корпуса, Дн, мм Масса, кг Длина L, мм
Подогреватель МВН 300 (1437-03) 76 14,5 325 615 4640
Подогреватель МВН 400 (1437-04) 100 19 426 815 4640
Подогреватель МВН 500 (1437-05) 214 40,5 530 1240 4810
Подогреватель МВН 600 (1437-06) 330 62,3 630 1745 4910



Назначение подогревателя МВН

Пароводяной подогреватель МВН – это оборудование, отвечающее всем необходимым стандартам качества. При условии правильной эксплуатации бойлер обеспечит высокую производительность на протяжении всего срок службы.подогреватель мвн

Эффективность и надежность данного оборудования давно зарекомендовала себя в различных отраслях. Бойлер МВН обеспечивает горячее водоснабжение производственных, административных зданий, их применение возможно в жилых и нежилых постройках. На основе устройств организуют отопительные системы различного назначения.

Так, в зависимости от потребностей пользователя выделяют коммунально-бытовую и технологическую сферу применения устройства. Тогда как в бытовом сегменте кожухотрубный теплообменник применяется для нагрева воды, то в производственном кластере могут быть использованы и другие жидкости.

Принцип работы подогревателя МВН

Функционирование бойлера основано на подогреве воды горячим паром, по аналогии с работой пароводяного подогревателя ПП. Пароводяной подогреватель горизонтального типа напрямую связан с котлом и представляет собой часть системы котел-бойлер. Устройство функционирует по принципу противотока теплоносителя и нагреваемой жидкости.

Пар подается в межтрубное пространство корпуса, тогда как по трубкам движется требующая нагрева вода. Пар, выступающий теплоносителем, имеет ряд преимуществ:

• высокая теплоотдача позволяет использовать малые поверхности теплообмена;
• масса пара выделяет большое количество тепла;
• температура конденсации пара остается постоянной.

Строение подогревателя МВНсхема подогревателя мвн

Пароводяной кожухотрубный подогреватель представляет собой цилиндрический кожух с расположенной внутри трубной системой. Она выполнена из гладких латунных трубок диаметром 16 мм. От количества трубок зависит скорость нагрева воды и производительность бойлера: так, в модели минимальной мощности, подогревателе МВН 300 (1437-03) их 76, тогда как максимальное количество трубок в трубной системе, 330 штук, находится у самого производительного подогревателя МВН 600 (1437-06).

Трубки из латуни применяются для производства трубных пучков исходя из свойств материала. Этот устойчивый и долговечный металл, обладающий высоким коэффициентом проводимости. Эти особенности увеличивают производительность кожухотрубного подогревателя. Кроме того, существуют объекты, где применяются особенные требования к используемым материалам. Стоимость бойлера с латунной трубной системой окупается за счет высоких технических характеристик материала.

Устройство подогревателя МВН подразумевает патрубок для вывода скопившегося конденсата расположенный на корпусе, через другой патрубок отводится воздух. Все детали производятся в соответствии с существующими стандартами ГОСТ.

Особенности подогревателя МВНизготовление подогревателей мвн

Широкое распространение кожухотрубчатые теплообменники получили благодаря своим характеристикам и достоинствам, среди которых можно выделить следующие факторы:

  • высокий КПД;
  • долгий срок эксплуатации;
  • простота монтажа и технического обслуживания.

Подогреватели МВН,  проходят многоуровневый контроль качества. Оборудование производится согласно принятым стандартам на сертифицированном производстве. Заказывая оборудование напрямую у производителя, вы получаете выгодную цену, консультации специалистов и гарантию изготовителя. Вместе с подогревателем мы поставляется вся необходимая документация.

Основные
Максимальное давление теплообменника1.6 МПа
Гарантийный срок 12 мес
Страна производительРоссия
  • Цена: Цену уточняйте
