Пароводяные подогреватели ПП

Описание

Характеристики

Информация для заказа

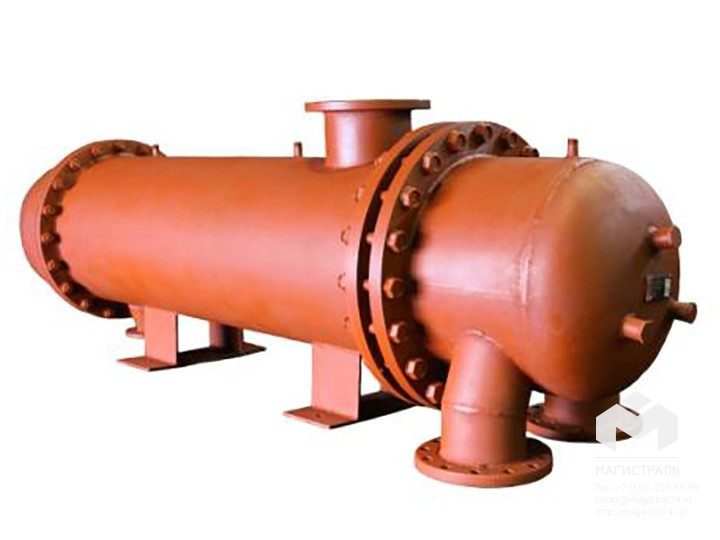

Пароводяной подогреватель ПП 1 и пароводяной подогреватель ПП 2

Основные размеры

Позиция	Число трубок, Ду 16, шт.	Число трубок, Ду 19, шт.	Теплопроизводительность, Гкал/час	Расход нагреваемой воды, т/час	Диаметр корпуса, Дн, мм	Площадь поверхности нагрева, м²	Масса, кг	Длина L, мм
Подогреватель ПП 1-108-7-2	792	552	18,10	368	820	108	2600	4135
Подогреватель ПП 1-108-7-4	792	552	13,30	188	820	108	2600	4135
Подогреватель ПП 1-11-2-2	124	84	1,07	53,4	426	11,4	570	2550
Подогреватель ПП 1-17-7-2	124	84	2,98	59	426	17,2	700	3650
Подогреватель ПП 1-17-7-4	124	84	2,08	29,4	426	17,2	550	3575
Подогреватель ПП 1-21-2-2	232	160	1,99	103,5	530	21,2	900	2785
Подогреватель ПП 1-24-7-2	176	120	4,22	83,5	530	24,4	760	3630
Подогреватель ПП 1-24-7-4	176	120	2,94	41,7	530	24,4	760	3630
Подогреватель ПП 1-32-7-2	232	160	5,57	111	530	32	1090	3785
Подогреватель ПП 1-32-7-4	232	160	3,88	55	530	32	1090	3785
Подогреватель ПП 1-35-2-2	392	272	3,38	169	630	35,3	1300	2885
Подогреватель ПП 1-50-2-2	560	392	5,02	251	720	50,5	1650	2985
Подогреватель ПП 1-53-7-2	392	272	9,2	182	630	53,9	1560	3835
Подогреватель ПП 1-53-7-4	392	272	6,55	93	630	53,9	1560	3835
Подогреватель ПП 1-6-2-2	68	48	0,58	29,2	325	6,3	380	2606
Подогреватель ПП 1-71-2-2	792	552	6,84	342	820	71	2150	3135
Подогреватель ПП 1-76-7-2	560	392	13,20	261	720	76,8	2000	3985
Подогреватель ПП 1-76-7-4	560	392	9,40	133	720	76,8	2000	3985
Подогреватель ПП 1-9-7-2	68	48	1,63	32,4	325	9,5	470	3550
Подогреватель ПП 1-9-7-4	68	48	1,13	16,1	325	9,5	470	3550
Подогреватель ПП 2-11-2-2	124	84	1,07	53,4	426	11,4	570	2550
Подогреватель ПП 2-16-2-2	176	120	1,52	76	530	16	710	2720
Подогреватель ПП 2-17-7-2	124	84	2,98	59	426	17,2	700	3650
Подогреватель ПП 2-17-7-4	124	84	2,08	29.4	426	17,2	700	3575
Подогреватель ПП 2-24-7-2	176	120	4,22	83,5	530	24,4	870	3630
Подогреватель ПП 2-24-7-4	176	120	2,94	41,7	530	24,4	870	3630
Подогреватель ПП 2-6-2-2	68	48	0,58	29,2	325	6,3	380	2606
Подогреватель ПП 2-9-7-2	68	48	1,63	32,4	325	9,5	470	3550
Подогреватель ПП 2-9-7-4	68	48	1,13	16.1	325	9,5	470	3550

Основные характеристики

Подогреватели пароводяные изготавливают следующих типов:

ПП1 — подогреватель пп с эллиптическими днищами;
ПП2 — подогреватель пп с плоскими днищами.

Основные параметры рабочих сред подогревателей пп приведены в таблице:

Наименование параметра	Значение для режима
Наименование параметра	1	2	3
Длина трубок, мм	3000		2000
Расчетное давление сетевой воды МПа (кгс/с м²), не более	1.6 (16,0)
Температура сетевой воды, °С: На входе, не менее	70
На выходе, не менее	150	130	95
Рабочее давление греющего пара, МПа (кгс/см 2 ), не более	0,7 (7,0)	0,7 (7,0)	0,2 (2,0)
Температура греющего пара на входе, °С, не более	250
Число ходов сетевой воды	4	2
Гидравлическое сопротивление трубной системы, МПа	0,06	0,03	0,021

Наружный диаметр корпуса, мм	Площадь поверхности теплообмена, м², для режимов		Расчетный тепловой поток, МВт (Гкал/ч), для режимов			Расход нагреваемой сетевой воды, т/ч, для режимов			Площадь сечения для прохода воды, м², для режимов
Наружный диаметр корпуса, мм	1; 2	3	1	2	3	1	2	3	1	2, 3
325	9,5	6,3	1,32 (1,13)	1,89 (1,63)	0,67 (0,58)	16,1	32,4	29,2	0,0026	0,0052
426	17,2	11,4	2,41 (2,08)	3,46 (2,98)	1,24 (1,07)	29,4	59	53,4	0,0048	0,0096
478 (480)	24,4	16	3,41 (2,94)	4,90 (4,22)	1,76 (1,52)	41,7	83,5	76	0,0068	0,0136
530	32	21,2	4,50 (3,88)	6,45 (5,57)	2,31 (1,99)	55	110,5	103,5	0,009	0,018
630	53,9	35,3	7,60 (6,55)	11,65 (9,20)	3,92 (3,38)	93	182	169	0,0151	0,0302
720	76,8	50,5	10,90 (9,40)	15,32 (13,20)	5,83 (5,02)	133	261	251	0,0216	0,0432
820	108	71	15,42 (13,30)	21,00 (18,10)	7,92 (6,84)	188	368	342	0,0302	0,0604

Подогреватели имеют следующие показатели надежности:

полный назначенный срок службы TСЛ.П.Н не менее 15 лет;
средний срок службы между капитальными ремонтами ТКР не менее 5 лет;
средний ресурс между капитальными ремонтами ТР не менее 40000 ч;
наработка до отказа Т0 не менее 8000 ч.

Рекомендации по подбору пароводяных подогревателей

Требуемый типоразмер подогревателя пп определяется заданным тепловым потоком, расходом нагреваемой сетевой воды или температурным режимом работы.

Выбор подогревателя рекомендуется производить по графику зависимости теплового потока от расхода нагреваемой сетевой воды при нагреве ее по температурным графикам теплосети 70/150 °C, 70/130 °C, 70/95 °C.

Пример 1

Подбор подогревателя пароводяного для температурного графика 70/150 °C с тепловым потоком 6,1 Гкал/ч.
Из точки, соответствующей теплопроизводительности 6,1 Гкал/ч, проводим горизонтальную линию до пересечения с линией температурного графика 70/150 °C. Точке пересечения соответствует цифра 53,9, т.е призаданных параметрах нужен подогреватель с поверхностью нагрева 53,9 м² что соответствует подогревателю ПП1-53-7-4.

Пример 2

Подбор подогревателя для температурного графика 70/95 °C с расходом нагреваемой воды 165,1 т/ч.
Из точки, соответствующей 165,1 т/ч, проводим вертикальную линию до пересечения с линией температурного графика 70/95 °C. Точке пересечения соответствует цифра 35,3, т.е. при заданных параметрах нужен пароводяной подогреватель с поверхностью нагрева 35,3 м², что соответствует подогревателю ПП1-35-2-2.

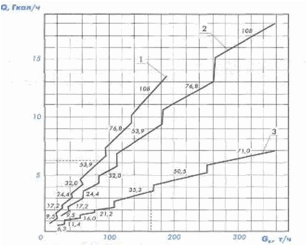

Описание: http://zavodtriumph.ru/pic/6.jpg

Числа, нанесенные на график, обозначают величину площади поверхности нагрева
Q — теплопроизводительность, Гкал/ч;
Gв — расход подогреваемой воды, т/ч;
1- нагрев воды по температурному графику 70/150 °C;
2- нагрев воды по температурному графику 70/130 °C;
3- нагрев воды по температурному графику 70/95 °C;

Габаритные и присоединительные размеры ПП

Подогреватели пароводяные двухходовые

Описание: http://zavodtriumph.ru/pic/7.jpg

Габаритные размеры

Обозначение	А	А1	А5	А6	h	h1	h2	h3	Обозначение фланцев Фланец 1	по ГОСТ 12820-80 Фланец2
ПП2-6-2-2	2000	2600	1100	460	340	293	293	288	1-100-10	1-50-10
ПП2-11-2-2	2000	2650	1100	580	370	413	348	348	1-150-10	1-50-10
ПП2-16-2-2	2000	2720	1100	640	417	440	375	385	1-150-10	1-50-10
ПП1-21-2-2	2000	2785	1100	710	440	477	420	440	1-200-10	1-80-10
ПП1-35-2-2	2000	2885	1100	840	516	526	500	490	1-250-10	1-80-10
ПП2-9-7-2	3000	3600	2000	460	340	293	293	288	1-100-10	1-50-10
ПП2-17-7-2	3000	3650	2000	580	370	413	348	348	1-150-10	1-50-10
ПП2-24-7-2	3000	3720	2000	640	417	440	375	385	1-150-10	1-50-10
ПП1-32-7-2	3000	3785	2000	710	440	477	420	440	1-200-10	1-80-10
ПП1-53-7-2	3000	3885	2000	840	516	526	500	490	1-250-10	1-80-10

Присоединительные размеры подогревателя пп

Обозначение	А2	А3	А4	А7	D	D1	D2	Dy	d	d1	n	n1
ПП2-6-2-2	555	1300	460	250	180	180	125	100	18	18	8	8
ПП2-11-2-2	562	1300	470	292	210	240	125	125	18	23	8	8
ПП2-16-2-2	605	1300	510	330	240	240	125	150	23	23	8	8
ПП1-21-2-2	607	1300	510	355	240	295	160	150	23	23	8	8
ПП1-35-2-2	655	1300	560	440	295	350	160	200	23	23	12	12
ПП2-9-7-2	555	2300	545	250	180	180	125	100	18	18	8	8
ПП2-17-7-2	565	2300	545	292	210	240	125	125	18	23	8	8
ПП2-24-7-2	605	2300	590	330	240	240	125	150	23	23	8	8
ПП1-32-7-2	607	2300	590	355	240	295	160	150	23	23	8	8
ПП1-53-7-2	655	2300	640	440	295	350	160	200	23	23	12	12

Подогреватели пароводяные четырехходовые

Описание: http://zavodtriumph.ru/pic/21.jpg

Габаритные размеры

Обозначение	А	А1	А5	А6	h	h1	h2	h3	Обозначение фланцев Фланец 1	по ГОСТ 12820-80 Фланец2
ПП2-9-7-4	3000	3600	2000	460	340	293	293	288	1-100-10	1-50-10
ПП2-17-7-4	3000	3650	2000	580	385	413	348	348	1-150-10	1-50-10
ПП2-24-7-4	3000	3720	2000	640	405	440	375	385	1-150-10	1-50-10
ПП1-32-7-4	3000	3785	2000	710	415	477	420	440	1-200-10	1-80-10
ПП1-53-7-4	3000	3885	2000	840	480	526	500	490	1-250-10	1-80-10

Присоединительные размеры

Обозначение	А2	А3	А4	А7	D	D1	D2	Dy	d	d1	n	n1
ПП2-9-7-4	555	2300	545	250	180	180	125		18	18	8	8

Основные
Максимальное давление теплообменника	1.6 МПа
Гарантийный срок	12 мес
Страна производитель	Россия

Цена: Цену уточняйте

Под заказ
Оптом и в розницу

Отправка с 24 декабря 2024

Цену уточняйте

+375 (29) 611-35-44

Заказ только по телефону
