Назначение 30с42нж, 30с942нж1, 30нж42нжБ, 30нж942нж.
Задвижки 30с42нж1 30с42нж3, 30с942нж, 30с942нж1 устанавливаются в качестве запорных устройств на трубопроводах, транспортирующих жидкие и газообразные не агрессивные среды

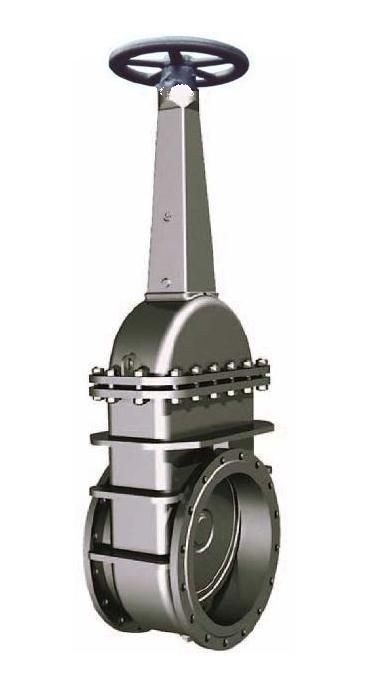

Назначение задвижки штампосварной 30с42нж
Задвижки из нержавеющей стали 30нж42нж1 30нж42нж3, 30нж942нж, 30нж942нж1 устанавливаются в качестве запорных устройств на трубопроводах, транспортирующих жидкие и газообразные слабоагрессивные и агрессивные среды, нейтральные по отношению к используемым материалам.
- воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия (В); - воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Гн); - природный газ без содержания сероводорода и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Пг).
- Технические характеристики 30нж42нж№, 30с42нж, 30с942нжБ, 30нж942нж.
Затвор задвижки 30нж42нж2 перемещается перпендикулярно к оси трубопровода, опускается на уплотнительные кольца корпуса и перекрывает поток рабочей среды.
Перемещение затвора происходит при помощи шпинделя. Движение шпинделя обеспечивается приводным устройством через бугельный узел.
Задвижки 30с42нж 30нж42нж изготавливаются из углеродистой и коррозионностойкой стали.
Задвижки из углеродистых сталей (30с42нж, 30с42нж2, 30с942нж, 30с942нж3).
Материалы основных деталей: корпус, крышка, клин - сталь 3сп, сталь 20; шпиндель - сталь 20Х13. Материал уплотнительной поверхности - коррозионностойкая наплавка.
Задвижки из коррозионностойких сталей (30нж42нж2, 30нж42нж3, 30нж942нж2, 30нж942нж3).
Материалы основных деталей: корпус, крышка, клин, шпиндель - стали 08Х18Н10Т, 10Х17Н13М3Т. Материал уплотнительной поверхности - коррозионностойкая наплавка
Строительная длина задвижек 30с42нж 30нж942нжБ по ГОСТ 3706-93.
Присоединение к трубопроводу задвижек 30нж942нж фланцевое, по просьбе заказчика - на приварке.
Присоединительные размеры фланцев задвижек 30нж42нж по ГОСТ 12820-80.
Задвижки 30нж942нж1 должны быть герметичными по отношению к внешней среде
Установочное положение задвижек 30с42нж3 - любое, кроме положения "электроприводом вниз"
Управление с помощью: электропривода (30с942нж, 30нж942нж ) или маховика (30с42нж, 30нж42нж)
- Область применения 30с42нжБ, 30с942нж, 30нж42нж, 30нж942нж.
Применяются на трубопроводах: Задвижки 30с42нж 30с942нж из углеродистой стали для транспортировки жидких и газообразных неагрессивных сред для исполнения из стали 3сп при температуре до 200°C; для исполнения из стали 20 при температуре до 300°C Задвижки из коррозионностойкой стали для транспортировки жидких и газообразных слабоагрессивных сред при температуре до 300C°.
Задвижки 30с42нж 30нж42нж с выдвижным шпинделем изготавливаются с устройством "верхнего уплотнения", позволяющим производить перенабивку уплотнения шпинделя в сальниковой камере при наличии давления в полости задвижки. Уплотнение осуществляется поджатием шпинделя до упора в крышку путем вращения маховика ручного управления против часовой стрелки.
Открывание задвижки с ручным приводом производится до упора в крышку для создания герметичности верхнего уплотнения.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использование задвижек 30нж42нж1 30с42нж 30с942нж 30нж942нжБ в качестве регулирующей арматуры. При эксплуатации затвор задвижки должен быть полностью открыт или полностью закрыт.
Во избежании поломки деталей задвижки 30нж942нж 30с942нж при управлении электрическим приводом открывание должно производиться с не доходом затвора на 10-15 мм до крайнего положения, при этом герметичность верхнего уплотнения достигается поджатием шпинделя к крышке вручную от маховика.
Маркировка и отличительная окраска задвижек 30нж42нж 30с42нж2 30с942нж 30нж942нж2 по ГОСТ4666-75.
Перед упаковкой изделия 30нж42нж 30с42нж 30с942нж 30нж942нж должны быть законсервированы консервационной смазкой в соответствии с требованиями ГОСТ 9.014-78.
Присоединение 30с42нж, 30с942нж, 30нж42нж, 30нж942нж к трубопроводу.
Фланцевое по ГОСТ 12815-80, исполнение 1, возможно под приварку.
- Изготовление и поставка 30с42нж, 30с942нж1, 30нж42нж2, 30нж942нж .
В комплект поставки входят: задвижка, маховик или редуктор (для изделий с ручным управлением), паспорт на задвижку, техническое описание и инструкция по эксплуатации изделия.
Необходимость поставки электропривода, ответных фланцев с крепёжными деталями и прокладками оговаривается в заказе.
Маркировка и отличительная окраска задвижек 30нж42нж 30с42нж 30с942нж 30нж942нж по ГОСТ4666-75.
Перед упаковкой изделия 30нж42нж 30с42нж 30с942нж 30нж942нж должны быть законсервированы консервационной смазкой в соответствии с требованиями ГОСТ 9.014-78.
