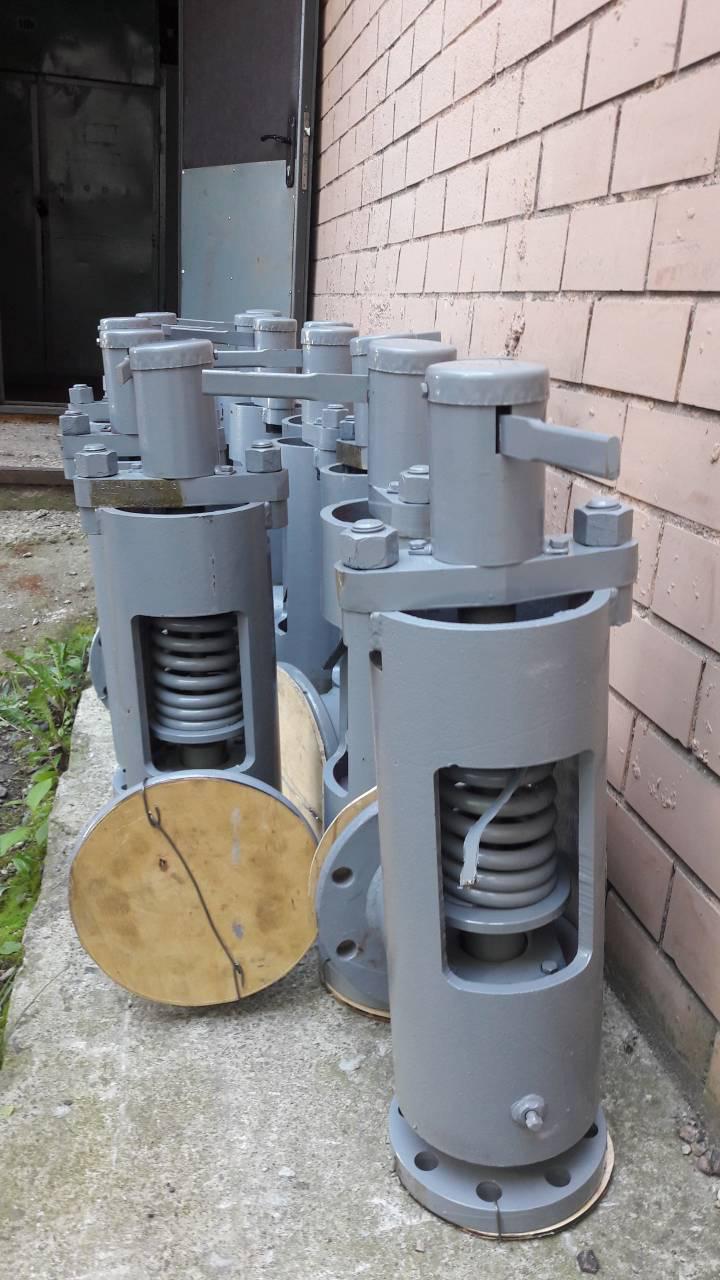

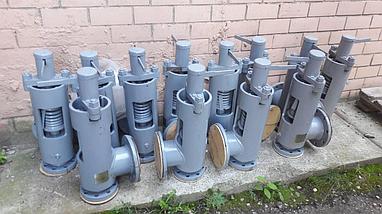

Клапан предохранительный Т-31 МС-1

Назначение:
Клапаны предохранительные пружинные с демпфером Ду50 Ру6,4МПа;  (шифры основные соответственно Т-31МС, Т-131МС, Т-32МС, Т-132МС) служат для автоматического выпуска избытка среды в атмосферу при повышении заданного давления.
Пружинные предохранительные клапаны являются полноподъемные прямого действия. Полноподъемность обеспечивается за счет динамического воздействия энергии струи пара на демпферную втулку (12). Выходной проход клапана в рабочем состоянии закрыт тарелкой (3) силой пружины (4), несколько больше чем давление среды на тарелку снизу.
При повышении давления среды под тарелкой выше отрегулированного на клапане, тарелка начинает подниматься. Вытекающая среда воздействуя на демпферную втулку вызывает резкий подъем тарелки на высоту 0,24d.
Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку (5) специальным стопорным винтом (13).
С целью недопущения самовольного изменения велицины затяга пружины предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.
Специальные болты, крепящие защитный колпак пломбируются. Для ручного опробования клапанов, находящихся под давлением предусмотрен рычаг (10).

Материал корпуса

Сталь 20

Рабочая среда и ее температура

Пар до 450°С

Условия эксплуатации ГОСТ
15150-69

У1

Условное давление, МПа (кгс/см²)

6,3 (63)

Способ присоединения к трубопроводу

Фланцевое с размерами по ГОСТ 12815-80

Масса, кг

16
