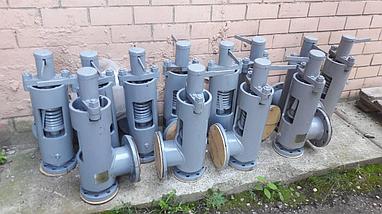

Клапан предохранительный Т-31 МС-2

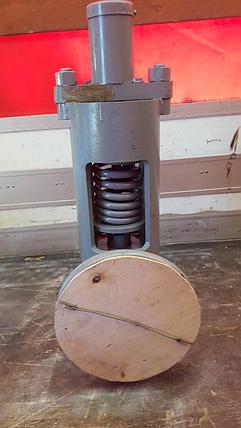

Клапан предохранительный Т-31 МС-2, фото 2
Клапан предохранительный Т-31 МС-2, фото 3
Клапан предохранительный Т-31 МС-2, фото 2
Клапан предохранительный Т-31 МС-2, фото 2
Клапан предохранительный Т-31 МС-2, фото 3
  • Клапан предохранительный Т-31 МС-2, фото 2
  • Клапан предохранительный Т-31 МС-2, фото 3
Описание
Характеристики
Информация для заказа

Клапан предохранительный пружинный с демпфером угловой Т-31МС-2 Ду50 Ру63. Широкий ассортимент предохранительных клапанов по доступным ценам. Доставка.



Клапан предохранительный Т-31мс-2



Наименование    Клапан предохр.пружинный с демпфером
Шифр    Т-31 мс-3
Диаметр условного прохода, мм    50
Давление условное, МПа    2,8
Температура, ºС    ≤425
Размеры. Длина, мм    237
Размеры. Высота, мм    680
Размеры. Диаметр, мм    48
Площадь сечения, см²    18,086
Масса, кг    44,23
Описание

Назначение:
Клапаны предохранительные пружинные с демпфером Ду50 Ру6,4МПа;  (шифры основные соответственно Т-31МС, Т-131МС, Т-32МС, Т-132МС) служат для автоматического выпуска избытка среды в атмосферу при повышении заданного давления.
Пружинные предохранительные клапаны являются полноподъемные прямого действия. Полноподъемность обеспечивается за счет динамического воздействия энергии струи пара на демпферную втулку (12). Выходной проход клапана в рабочем состоянии закрыт тарелкой (3) силой пружины (4), несколько больше чем давление среды на тарелку снизу.
При повышении давления среды под тарелкой выше отрегулированного на клапане, тарелка начинает подниматься. Вытекающая среда воздействуя на демпферную втулку вызывает резкий подъем тарелки на высоту 0,24d.
Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку (5) специальным стопорным винтом (13).
С целью недопущения самовольного изменения велицины затяга пружины предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.
Специальные болты, крепящие защитный колпак пломбируются. Для ручного опробования клапанов, находящихся под давлением предусмотрен рычаг (10).

Клапан предохранительный Т-31 МС-2 применяются как запорные механизмы для трубопроводов и технологических линий. Изготавливаются из чугуна, стали, броны и неметаллических материалов.

Клапаны Т-31 МС-2 обладают высокой герметичностью, надежностью при эксплуатации, также не высокой стоимостью – вот главные преимущества данной модели запорного устройства.



Достоинства

  • Т-31 МС-2 полностью герметичен по отношению к внешней среде;
  • оснащен перегородками, защищающими пружины от высоких температуры;
  • малые габариты размеры при больших проходящих сечениях;
  • устанавливаются как в горизонтальном так и в вертикальном положениях;
  • применяют в системах с рабочим давлением до 1,6 МПа.



Технические характеристики

Материал корпуса

Сталь 20

Рабочая среда и ее температура

Пар до 450°С

Условия эксплуатации ГОСТ
15150-69

У1

Условное давление, МПа (кгс/см²)

6,3 (63)

Способ присоединения к трубопроводу

Фланцевое с размерами по ГОСТ 12815-80

Масса, кг

16

Также Вы можете ознакомиться с полным ассортиментом данной продукции в разделе клапаны предохранительные.

Основные
Страна производительРоссия
Класс герметичности А
Материал корпусаСталь
Направление потока в клапане Угловое
Рабочая средаНеагрессивная среда, Газ, Пар, Пароводяная смесь, Вода, Газообразная среда, Нефтепродукты, Воздух
Тип клапана Тарельчатый
Тип присоединенияФланцевое
Условный проход 50 мм
Функциональное назначение клапанаПредохранительный клапан
  • Цена: Цену уточняйте
