Диаметр условного прохода, мм | 50 |
Давление условное, МПа | 10,0 |
Температура, ºС | 450 |
Размеры. Длина, мм | 343 |
Размеры. Высота, мм | 405 |
Масса, кг | 28,9 |
Описание

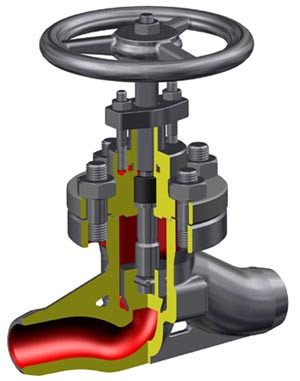

Вентиль запорный предназначен для перекрытия потока среды (воды или пара) в трубопроводе. Ветиль запорный устанавливается на горизонтальных или вертикальных участках трубопровода. Положение шпинделя при этом для вентилей с маховиком-любое. Для управления вентилем служит маховик. Перекрытие достигается за счет посадки тарелки на седло корпуса. Тарелка, закрепленная на шпинделе для перекрытия потока, совершает поступательное движение сверху вниз, за счет преобразования вращательного движения гайки шпинделя в поступательное движение шпинделя. Вращательное движение гайки шпинделя сообщает маховик. Присоединение вентиля осуществляется путем вварки патрубка корпуса в трубопровод. На фланце корпуса, через паронитовая прокладку, на шпильках устанавливается крышка, создавая замкнутый герметический объем. Допускается установка вентелей с маховиком с подачей среды на тарелку или под тарелку. Закрытие происходит при вращении маховика по часовой стрелки.
|
