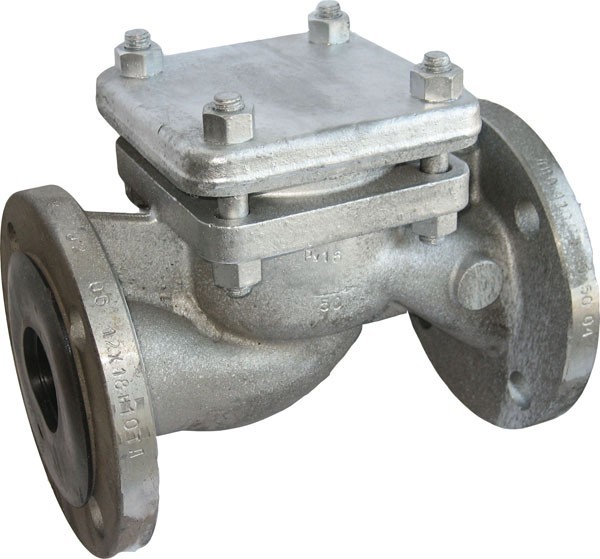

Клапан обратный 19нж63бк
Клапан обратный 19нж63бк устанавливается на трубопроводах с такими рабочим средами как вода и пар, нефть, нефтепродукты. Он предназначен для автоматического предотвращения обратного тока рабочей среды и недопущения возникновения гидроударов в системе.
Принцип действия
В установленном клапане 19нж63бк на трубопроводе при отсутствии потока золотник находится в положении «закрыто», т.е. затвор находится в нижнем положении.
При подаче потока рабочей среды затвор под действием давления открывается. После прохождения рабочей среды по трубопроводу, клапан закрывается, тем самым не дает обратного движения среде.Таким образом, данный клапан является полностью автоматическим и не требует внешнего вмешательства.
Так же надо понимать, что клапан 19нж63бк не является запорной арматурой и не обеспечивает 100% герметичности, оно лишь защищает систему от гидравлических ударов, которые могут вывести трубопровода из строя.
Технические характеристики
Материал корпуса |
12Х18Н12М3ТЛ |
Рабочая среда и ее температура |
вода и пар, нефть, нефтепродукты до +600°С |
Условное давление, МПа (кгс/см²) |
4,0 (40) |
Способ присоединения к трубопроводу |
Флянцевое по ГОСТ 12815-80 |
Масса, кг |
72 |
