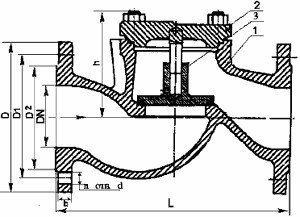

Клапан обратный 16нж10п
Клапан обратный 16нж10п устанавливается на трубопроводах как устройства, автоматически предотвращающие обратный ток рабочей среды.
В установленном клапане 16нж10п в трубопроводе при отсутствии потока золотник находится в положении «закрыто», т.е. затвор находится в нижнем положении.
Принцип действия
При подаче потока рабочей среды затвор под действием давления открывается. После прохождения рабочей среды по трубопроводу, клапан закрывается, тем самым не дает обратного движения среде.
Таким образом, данный клапан является полностью автоматическим и не требует внешнего вмешательства.
Так же надо понимать, что клапан 16нж10п не является запорной арматурой и не обеспечивает 100% герметичности, оно лишь защищает систему от гидравлических ударов, которые могут вывести трубопровода из строя.
Технические характеристики
Материал корпуса |
Сталь 12Х18Н9ТЛ |
Рабочая среда и ее температура |
Вода, пар, нефтепродукты до +200°С |
Условное давление, МПа (кгс/см²) |
1,6 (16) |
Способ присоединения к трубопроводу |
Флянцевое по ГОСТ 12815-80 |
Масса, кг |
13 |
