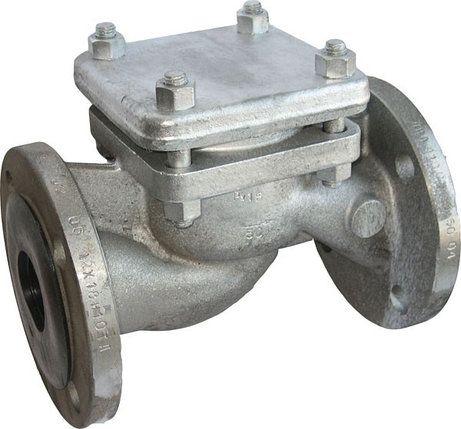

Клапан обратный 16с10нж

Клапан обратный 16с10нж, фото 2
Описание
Информация для заказа

клапаны для защиты перекрытия трубопровода

Клапаны обратные подъемные фланцевые 16с10нж Ду25 - Ду200. Возможна комплектация ответными фланцами. Широкий ассортимент клапанов по доступным ценам.



Клапан обратный 16с10нж



Клапан обратный 16с10нж устанавливается на трубопроводах как  устройства, автоматически предотвращающие обратный ток рабочей среды.

Клапаны обратные 16с10нж  устанавливаются на трубопроводах как горизонтально так и вертикально. При этом направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.



Принцип действия



В установленном клапане в трубопроводе при отсутствии потока золотник находится в положении «закрыто», т.е. затвор находится в нижнем положении.

При подаче потока рабочей среды затвор под действием давления открывается. После прохождения рабочей среды по трубопроводу, клапан закрывается, тем самым не дает обратного движения среде.
Таким образом, данный клапан является полностью автоматическим и не требует внешнего вмешательства.

Так же надо понимать, что клапан 16с10нж не является запорной арматурой и не обеспечивает 100% герметичности, оно лишь защищает систему от гидравлических ударов, которые могут вывести трубопровода из строя.



Технические характеристики

Материал корпуса

 Сталь 25Л

Рабочая среда и ее температура

Вода, пар, жидкие и газообразные нефтепродукты от -40 до +425°С

Условное давление, МПа (кгс/см²)

1,6 (16)

Способ присоединения к трубопроводу

Флянцевое по ГОСТ 12815-80

Масса, кг

7-91

Также Вы можете ознакомиться с полным ассортиментом данной продукции в разделе клапаны обратные.
