Клапаны для защиты перекрытия трубопровода
Клапан предохранительный 16ч6п Ру16 подъемный фланцевый чугунный. Широкий ассортимент клапанов разных назначений в Минске. Доступные цены. Возможна доставка.

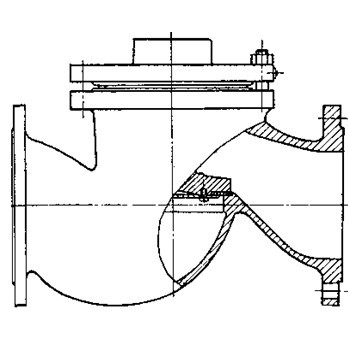

Клапан обратный 16ч6п Ру16
Клапан обратный 16кч9п Ду50 Ру25 устанавливается на трубопроводах с такими рабочим средами как вода и пар. Он предназначен для автоматического предотвращения обратного тока рабочей среды и недопущения возникновения гидроударов в системе.
Клапаны обратные 16ч6п Ру16 устанавливаются на трубопроводах только горизонтально. Уплотнительный материал золотника может быть выполнен из резины (такие клапаны используют при температуре рабочей среды не более 500С). При этом направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
Принцип действия
При подаче потока рабочей среды затвор под действием давления открывается. После прохождения рабочей среды по трубопроводу, клапан закрывается, тем самым не дает обратного движения среде.
Таким образом, данный клапан является полностью автоматическим и не требует внешнего вмешательства.
Так же надо понимать, что клапан 16ч6п Ру16 не является запорной арматурой и не обеспечивает 100% герметичности, оно лишь защищает систему от гидравлических ударов, которые могут вывести трубопровода из строя.
Технические характеристики
Материал корпуса |
серый чугун |
Рабочая среда и ее температура |
Вода, пар до +225°С |
Условное давление, МПа (кгс/см²) |
1,6 (16) |
Способ присоединения к трубопроводу |
Флянцевое по ГОСТ 12815-80 |
Масса, кг |
24,5 |
