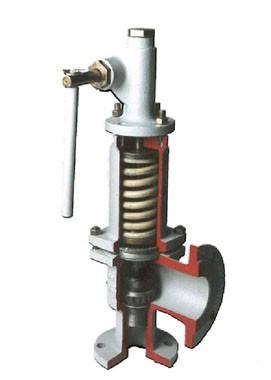

Клапан предохранительный 17с25нж Ду25 Ру40
Клапан предохранительный 17с25нж Ду25 Ру40
Предназначен для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.
Достоинства клапана
- внутренняя полость клапана герметична по отношению к внешней среде;
- клапан оснащен перегородкой, защищающей пружину от высоких температур.
|

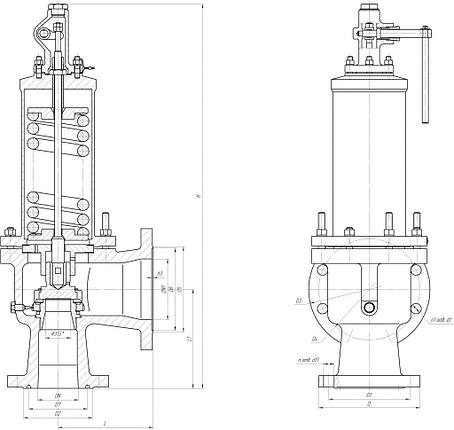

DN=Ду, мм |
D |
D1 |
D2 |
DN1 |
D3 |
D4 |
D5 |
D6 |
L |
L1 |
H |
dc |
n |
d |
n1 |
d1 |
|
17с25нж Ду25 (СППК4Р 25-40) |
115 |
85 |
68 |
40 |
145 |
110 |
88 |
58 |
100 |
120 |
520 |
16 |
4 |
14 |
4 |
18 |

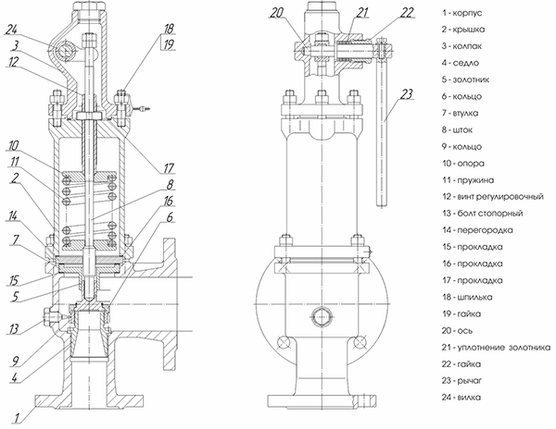

Материалы основных деталей
|
Наименование |
17с25(14)нж |
17с25(14)нж2 |
17нж25(14)нж |
17нж25(14)нж1 |
17нж25(14)нж2 |
|
Корпус, крышка, колпак |
25Л |
20ГЛ |
12Х18Н9ТЛ |
12Х18Н12М3ТЛ |
12Х18Н9ТЛ |
|
Золотник, седло, перегородка |
20Х13 |
12Х18Н9Т |
10Х17Н13М3Т |
12Х18Н9Т |
|
|
Шток |
20Х13 |
12Х15Г9НД |
10Х17Н13М3Т |
12Х15Г9НД |
|
|
Прокладки |
Паронит-ПА |
Графлен |
|||
|
Пружина |
50ХФА |
||||
Технические характеристики
|
Диаметр номинальный, DN, мм |
25 |
|
|
Диаметр отверстия в седле, мм |
16 |
|
|
Площадь сечения седла, Fc, мм2, не менее |
201 |
|
|
Допустимый пропуск среды в затворе, см3/мин |
2 |
|
|
Герметичность в затворе |
по ГОСТ 9789-75 |
|
|
Давление настройки клапана Рн, МПа, (кгс/см2) |
Настраивается индивидуально (предзаказ) |
|
|
Давление номинальное на входе РN, МПа (кгс/см2) |
4,0 (40) |
|
|
Давление номинальное на выходе РN, МПа (кгс/см2) |
1,6 (16) |
|
|
Давление начала открытия, Рн.о., МПа (кгс/см2) |
1,05Рн |
|
|
Давление полного открытия, Рп.о., МПа (кгс/см2) |
1,15Рн |
|
|
Давление закрытия Рз, не менее |
0,8Рн |
|
|
Номера пружин. Пределы давлений настройки пружины, Рн МПа (кгс/см2). |
Пружина №6______0,05-0,2(0,5-2,0); Пружина №7______0,2-0,4(2,0-4,0); Пружина №8______0,4-0,8(4,0-8,0); Пружина №1______0,8-1,6(8,0-16,0); Пружина №2______1,6-2,5(16,0-25,0); Пружина №3______2,5-4,0(25-40) |
|
|
Температура окружающей среды, ºС |
17с25(14)нж, 17нж25(14)нж,17нж25(14)нж1 |
от минус 40 до 40 |
|
17с25(14)нж2, 17нж25(14)нж2 |
от минус 60 до 40 |
|
|
Температура рабочей среды, ºС |
17с25(14)нж, 17нж25(14)нж1 |
от минус 40 до 425 |
|
17нж25(14)нж |
от минус 40 до 600 |
|
|
17с25(14)нж2, 17нж25(14)нж2 |
от минус 60 до 425 |
|
|
Характеристика рабочей среды |
17с25(14)нж, 17с25(14)нж2 - Вода, пар, масляные фракции, природный газ, жидкие нефтепродукты 17нж25(14)нж, 17нж25(14)нж1, 17нж25(14)нж2 - Жидкая, газообразная, агрессивная, нейтральная к материалам деталей, соприкасающихся со средой(скорость коррозии не более 0.2мм/год ) |
|
|
Коэффициент расхода α, не менее |
0,6 для газообразных сред; 0,1 для жидких сред |
|
|
Масса без фланцев (кг) |
23 |
|
Срок службы - не менее 15 лет
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 3х лет от даты выпуска.
Наработка на отказ - не менее 180 (15 000 часов) циклов.
| Основные | |
|---|---|
| Страна производитель | Россия |
| Вес | 23 кг |
| Гарантийный срок | 18 мес |
| Класс герметичности | В |
| Максимальная рабочая температура | 425 град. |
| Максимальное рабочее давление | 40 бар |
| Материал корпуса | Сталь |
| Минимальная рабочая температура | -40 град. |
| Минимальное рабочее давление | 0.01 бар |
| Направление потока в клапане | Угловое |
| Привод | Ручной |
| Рабочая среда | Пар, Пароводяная смесь, Вода, Газообразная среда, Нефтепродукты, Воздух |
| Ручной привод | Ручка рычаг |
| Тип клапана | Тарельчатый |
| Тип присоединения | Фланцевое |
| Условный проход | 25 мм |
| Функциональное назначение клапана | Предохранительный клапан |
| Производитель | L&L |
- Цена: Цену уточняйте
