Клапаны для защиты перекрытия трубопровода. Клапан обратный16нж13нж Ду50 Ру40 подъемный стальной фланцевый. Возможна комплектация ответными фланцами. Широкий ассортимент клапанов по доступным ценам.

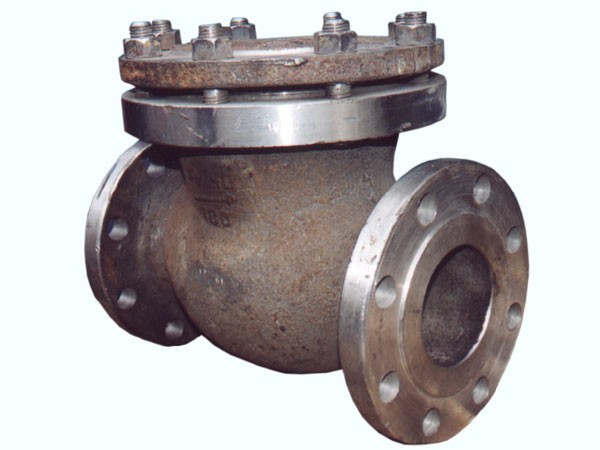

Клапан обратный 16с13нж Ду50 Ру40
Клапан обратный 16с13нж Ду50 Ру40 устанавливается на трубопроводах как устройства, автоматически предотвращающие обратный ток рабочей среды.
В установленном клапане 16с13нж Ду50 Ру40на трубопроводе при отсутствии потока золотник находится в положении «закрыто», т.е. затвор находится в нижнем положении.
Принцип действия
При подаче потока рабочей среды затвор под действием давления открывается. После прохождения рабочей среды по трубопроводу, клапан закрывается, тем самым не дает обратного движения среде.
Таким образом, данный клапан является полностью автоматическим и не требует внешнего вмешательства.
Так же надо понимать, что клапан 16с13нж Ду50 Ру40 не является запорной арматурой и не обеспечивает 100% герметичности, оно лишь защищает систему от гидравлических ударов, которые могут вывести трубопровода из строя.
Технические характеристики
Материал корпуса |
Сталь 20Л |
Рабочая среда и ее температура |
Вода, пар до +300°С |
Условное давление, МПа (кгс/см²) |
4,0 (40) |
Способ присоединения к трубопроводу |
Флянцевое по ГОСТ 12815-80 |
Масса, кг |
13 |
