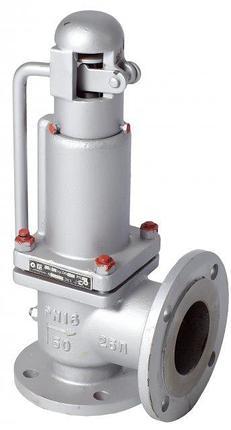

Клапан предохранительный 17с28нж Ду50 Ру16
Функциональное устройство 17с28нж автоматически сбрасывает избыток рабочей среды, если возникает риск превышения допустимой нормы давления. Для отведения может быть использован отдельный трубопровод. Если давление нормализуется, то сброс прекращается. Клапан предохранительный ДУ 50 не является герметичным по отношению к внешним факторам.
Особенности клапана предохранительного ДУ 50 17с28нж
- Выдерживает без деформаций номинальное давление 1,6 МПа.
- Клапан предохранительный ДУ 50 может контактировать с жидкими и газообразными средами, которые не оказывают негативного действия на поверхность.
- Модель 17с28нж функционирует в температурном диапазоне 40-425 градусов.
- Установка производится горизонтальным или вертикальным способом монтажа.
- Устройством можно пользоваться только вручную, поэтому для активации работы и контроля необходимо постоянное нахождение человека.
- Для успешной эксплуатации температура окружающей среды не должна опускаться ниже - 40 и подниматься более +40 градусов.
- Конструкция весить 18 кг.
- Клапан обеспечивает надежную герметичность класса А.
Приобрести предохранительный клапан ДУ 50 17с28нж можно по доступной стоимости с доставкой заказчику.

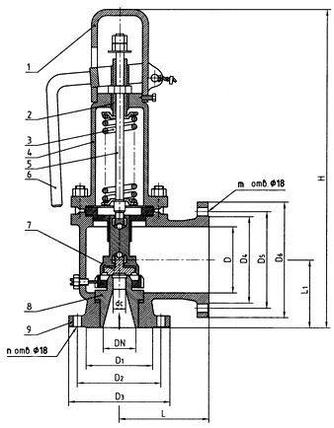

1.Колпак 2. Регулирующий винт 3. Пружина 4. Крышка 5. Шток 6. Узел ручного подрыва 7. Узел золотника 8. Седло 9. Корпус
Габаритные и присоединительные размеры
|
DN, мм |
Размеры, мм |
||||||||||||
|
D |
D1 |
D4 |
D2 |
D5 |
D3 |
D6 |
L |
L1 |
H |
m |
n |
dc |
|
|
50 |
80 |
102 |
128 |
125 |
150 |
160 |
185 |
130 |
90 |
420 |
4 |
4 |
25 |
|
80 |
100 |
133 |
148 |
160 |
170 |
195 |
205 |
150 |
135 |
510 |
4 |
40 |
|
Клапан 17с28нж предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапаны обеспечивают прекращение сброса при восстановлении рабочего давления.
Клапаны 17с28нж негерметичны по отношению к внешней среде.
Характеристики.
| Номенклатура | 17с28нж ДУ-50 |
| Диаметр номинальный DN,ммо | 50 |
| Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) |
| Диаметр номинальный на выходе Dвых, мм | 80 |
| Давление номинальное выходного фланца PNвых, МПа (кгс/см2) | 0,6 (6) |
| Площадь сечения седла Fc, мм2 | 491 |
| Ход штока при максимальном подъеме диска над седлом h, мм | 13 |
| Коэффициент расхода α, не менее | Для газообразных сред - 0,8 для жидких сред - 0,5 |
| Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона | 0,05-0,15 (0,5-1,5) - 0 0,15-0,35 (1,5-3,5) - 1 0,35-0,70 (3,5-7,0) - 2 0,70-1,00 (7-10) - 3 1,00-1,60 (10-16) - 4 |
| Давление начала открытия Рно, МПа (кгс/см2) | 1,05Рн |
| Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 для РнΔ0,3МПа 1,15Рн для Рн>0,3МПа |
| Давление закрытия Рз, МПа (кгс/см2) | Δ0,8Рн |
| Допустимая протечка в затворе, см3/мин, «металл по металлу» | Для воздуха - 10 Для воды - 2 |
| Допустимая протечка в затворе, см3/мин, «мягкое» | Для воздуха - 0 Для воды - 0 |
| Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух) |
| Температура рабочей среды Т, oС | от минус 40 до 425 |
| Температура окружающей среды Т, oС | от минус 40 до 40 |
| Масса, кг | 17,5 |
Материалы основных изделий.
| Наименование детали |
Материальное исполнение |
|||||
|---|---|---|---|---|---|---|
|
17с28нж |
17с28п |
17лс28нж |
17лс28п |
17нж28нж |
17нж28п |
|
| Корпус, крышка, колпак |
Сталь 25Л ГОСТ977 |
Сталь 20ГЛ ГОСТ21357 |
Сталь 12Х18Н9ТЛ |
|||
| Диск, седло |
Сталь 20Х13 ГОСТ5632 |
Сталь 12Х18Н10Т ГОСТ5632 |
||||
| Наплавка уплотнений затвора | - |
ЦН-12М |
- |
ЦН-12М |
- |
|
| Уплотнение в затворе |
«металл по металлу» |
«мягкое» (Фторопласт-4 ГОСТ10007) |
«металл по металлу» |
«мягкое» (Фторопласт-4 ГОСТ10007) |
«металл по металлу» |
«мягкое» (Фторопласт-4 ГОСТ10007) |
| Шток |
Сталь 20Х13 ГОСТ5632 |
Сталь 12Х18Н10Т ГОСТ5632 |
||||
| Пружина |
Сталь 50ХФА ГОСТ14959 |
|||||
| Основные | |
|---|---|
| Страна производитель | Россия |
| Вес | 18 кг |
| Дистанционное управление | Нет |
| Класс герметичности | А |
| Максимальная рабочая температура | 425 град. |
| Максимальное рабочее давление | 16 бар |
| Материал корпуса | Сталь |
| Минимальная рабочая температура | 1 град. |
| Покрытие | Эмаль |
| Привод | Ручной |
| Рабочая среда | Неагрессивная среда, Газ, Пар, Пароводяная смесь, Вода, Газообразная среда, Нефтепродукты, Воздух |
| Ручной привод | Ручка рычаг |
| Способ монтажа | Горизонтальный/вертикальный |
| Тип клапана | Тарельчатый |
| Тип присоединения | Фланцевое |
| Условный проход | 50 мм |
| Функциональное назначение клапана | Предохранительный клапан |
