Предохранительный клапан 17с6нж Ду50

Предохранительный клапан 17с6нж Ду50, фото 2
Предохранительный клапан 17с6нж Ду50, фото 2
Описание
Характеристики
Информация для заказа

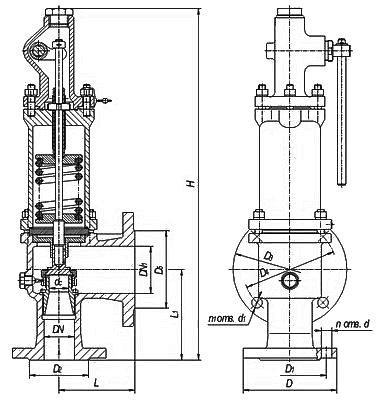

Габаритно-массовые и присоединительные размеры клапана 17с6нж:

DN D D1 D2 DN1 D3 D4 D5 L L1 H dc n d n1 d1 Кг
50 160 125 99 80 185 150 124 130 155 603 33 4 18 4 18 27
80 195 160 132 100 205 170 144 150 175 680 40 4 18 4 18 40
100 215 180 156 150 280 240 211 160 200 788 48 8 18 8 22 63
150 280 240 211 200 315 280 254 205 245 925 75 8 22 8 18 94



Клапан предохранительный 17с6нж  Ду-50-200 Ру-1,6МПа, предназначенный для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, ёмкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.

Клапан предохранительный 17с6нж Ду50 Ру16 применяют для защиты оборудования трубопровода от возможного превышения давления установленного и устанавливают на котлах, резервуарах, сосудах и трубопроводах для автоматического уменьшения давления рабочей среды (сброс воды). Когда давление восстанавливается – сброс воды прекращается.



В настоящее время широко распространены пружинные предохранительные клапаны, в которых давлению рабочей среды противостоит сила сжатой пружины. Рабочая среда подаётся под золотник.



Достоинства клапана 17с6нж Ду50 Ру16



  • Клапан 17с6нж Ду50 Ру16 полностью герметичен по отношению к внешней среде;
  • оснащен перегородками, защищающими пружины от высоких температуры;
  • малые габаритные размеры при больших проходных сечениях;
  • возможно устанавливать как в горизонтальном так и в вертикальном положениях;
  • применяют в системах с рабочим давлением до 1,6 МПа.



Диапазоны давлений настройки пружин:


 Условное
обозначение диапазона (номер пружины)
Диапазон
давлений настройки пружины Pн,
кгс/см²
Давление начала
открытия Рно
Давление
полного открытия Рпо
Давление начала
закрытия Рз
Допустимая
протечка в затворе, см3/мин
17с6нж Ду-50 -10 0,5-1,2 1,05Рн Pн+0,05
для Рн≤0,3 МПА1,15Рн
для Рн>0,3
МПА
≥0,8Рн 5
17с6нж Ду-50 -11 1,2-2,5
17с6нж Ду-50 -12 2,5-4,0
17с6нж Ду-50 -13 4,0-8,0
17с6нж Ду-50 -14 8,0-16,0
17с6нж Ду-80 -30 0,5-1,2 10
17с6нж Ду-80 -31 1,2-3,0
17с6нж Ду-80 -32 3,0-5,0
17с6нж Ду-80 -33 5,0-8,0
17с6нж Ду-80 -34 8,0-16,0
17с6нж Ду-100 -50 0,5-1,0 15
17с6нж Ду-100 -51 0,8-1,6
17с6нж Ду-100 -52 1,5-3,0
17с6нж Ду-100 -53 2,5-4,5
17с6нж Ду-100 -54 4,5-8,0
17с6нж Ду-100 -55 8,0-16,0
17с6нж Ду-150 -70 0,5-1,5 20
17с6нж Ду-150 -71 1,5-3,0
17с6нж Ду-150 -72 3,0-5,0
17с6нж Ду-150 -73 5,0-8,0
17с6нж Ду-150 -74 8,0-12,0
17с6нж Ду-150 -75 12,0-16,0



Основные
Производитель Благовещенский арматурный завод
  • Цена: Цену уточняйте
