Клапан обратный 16нж10нж Ду50

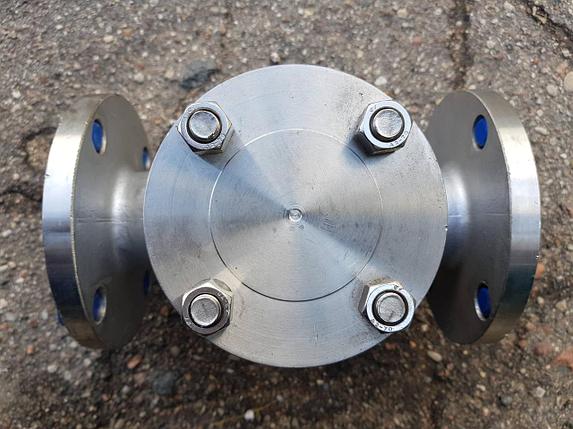

Клапан обратный 16нж10нж Ду50, фото 2
Клапан обратный 16нж10нж Ду50, фото 2
Клапан обратный 16нж10нж Ду50, фото 2
Клапан обратный 16нж10нж Ду50, фото 3
Описание
Информация для заказа

Клапан обратный 16нж10нж



Обратный клапан — это устройство, предназначенное для беспрепятственного пропуска жидкой, газообразной или смешанной рабочей среды по трубопроводу в одном направлении и обеспечивающее автоматическое перекрытие потока в случае изменения направления. Поскольку обратный поток рабочей среды, как правило, возникает при сбоях в работе компрессора или аварийной ситуации на трубопроводе, то клапан обратный относят к категории защитной трубопроводной арматуры. Тем не менее существуют некоторые виды клапанов, которые в зависимости от конструкции по своему действию в большей мере относятся к предохранительному типу арматуры.

По конструктивному исполнению обратные клапаны бывают нескольких типов: подъемные, поворотные, шаровые, плунжерные и другие. Однако среди всех перечисленных клапанов особым образом выделяют всего два типа — это клапан обратный поворотный и обратный клапан подъемный, которые получили наибольшее распространение в атомной, нефтяной, газовой, химической промышленности и многих других отраслях. Популярность обратных клапанов объясняется простотой их конструкции, надежной герметичностью, безотказностью и эффективностью в работе, а также отличной ремонтопригодностью и невысокой стоимостью изделия.

Расшифровка 16нж10нж маркировка, структура условного обозначения



16нж10нж



16  - тип арматуры - клапан обратный;
нж  - материал корпуса - нержавеющая сталь;
10  - номер модели;
нж  - материал уплотнения - нержавеющая сталь

Технические характеристики 16нж10нж

Клапан обратный подъемный 16нж10нж
Таблица фигура: 16нж10нж
Номер чертежа: У 41030М
Материал Корпуса: сталь 07Х20Н25М3Д2ТЛ
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: среды, по отношению к которым применяемые материалы коррозионностойки
Тип Давления: N
Ру max: 16
T max: 420



Наименование Ду L, мм H, мм Масса, кг
Клапан 16нж10нж 40 200 90 11
Клапан 16нж10нж 50 230 110 12,6
Клапан 16нж10нж 65 290 130 20,8
Клапан 16нж10нж 80 310 140 28
Клапан 16нж10нж 100 350 190 35,5
Клапан 16нж10нж 150 480 215 78

_____________________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.310
+375-29-611-35-44, +375-29-611-08-09, (017) 235-06-02

  • Цена: 340 руб.
