Затвор для цемента
Затвор поворотный дисковый межфланцевый ПА 332.100.16-01
Затвор поворотный дисковый межфланцевый ПА 332.100.16-01Затворы серии ПА 300 – это затворы с симметричным диском и уплотнением из эластомера.
По умолчанию присоединение межфланцевое, но возможно также изготовление во фланцевом исполнении или с резьбовыми проушинами. При монтаже затворов не требуется дополнительных уплотнений, манжета выступает с обеих сторон корпуса и при стягивании затвора между фланца- ми обеспечивает герметичность соединения.
Манжеты выпускаются как в съёмном, так и в монолитном варианте (способом вулканизации) и имеют двунаправленное уплотнение без протечек.
Особенность конструкции затворов серии ПА300 в том, что рабочая среда не контактирует с корпусом затвора. Поэтому эксплуатационные свойства затвора определяются применяемыми материалами манжеты и диска.
Затворы серии ПА 300 применяются в различных отраслях: теплоснабжение, водоснабжение, вентиляция, кондиционирование, газоснабжение и др.
Изготовление и поставка : По ТУ 3700-001-55604618-2013
Тип конструкции : Затворы с симметричным диском, с манжетой из эластомера
Диаметр номинальный : DN 40 – DN 1200 мм
Давление номинальное : PN 6, 10, 16, 25 кгс/см2
Температура рабочей среды : До +180°С в зависимости от материала манжеты

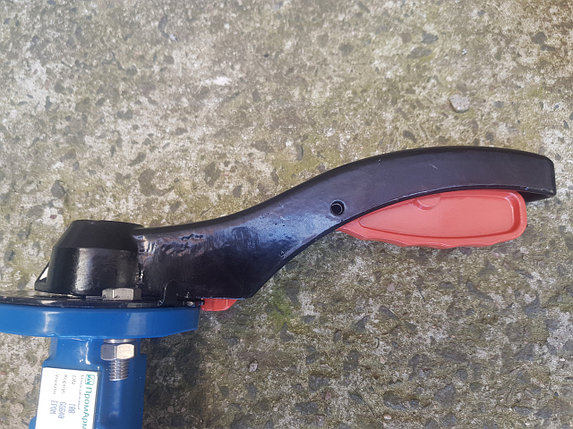

Управление : рукоятка DN 40-200 мм
редуктор DN 40-1200 мм
электро- или пневмопривод- DN 40-1200 мм
Класс герметичности : «А» по ГОСТ Р 54808-2011
Основные рабочие среды : Вода, воздух, природный газ и газообразные продукты,
газообразный аммиак,нефтепродукты, углеводороды,
кислоты, щелочи, спирты, морская вода.
Присоединение : межфланцевое с гладкими проушинами
межфланцевое с резьбовыми проушинами
фланцевое
Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение : Любое, кроме положения «электроприводом вниз»
для затворов с электроприводом.
Направление подачи рабочей среды : Любое
Климатическое исполнение : У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов: Равнопроцентная, при углах открытия диска от 20* до 70*.
При углах открытия до 60-70* затворы ограниченно
могут применяться для дросселирования потока рабочей среды.
Размеры верхнего фланца под привод : В соответствии со стандартом ISO 5211
_____________________________________________________________________________________________
Затворы фланцевые и межфланцевые
Частное предприятие "Аника-Инвест"
220026, г. Минск, переулок Бехтерева, д.8, ком.310
+375 (17) 235-06-02;
+375 (29) 611-08-09; +375 (29) 616-13-06
E-mail: 6113544@mail.ru
- Цена: Цену уточняйте
