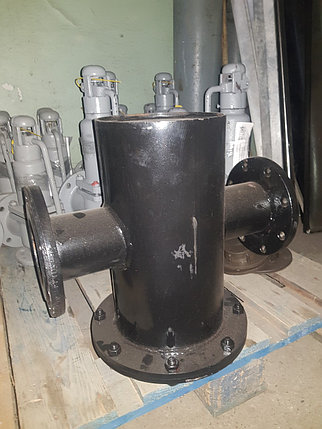

Грязевик вертикальный стальной фл. Ру 10 Ду 100

Грязевик вертикальный стальной фл. Ру 10 Ду 100, фото 2
Грязевик вертикальный стальной фл. Ру 10 Ду 100, фото 2
Грязевик вертикальный стальной фл. Ру 10 Ду 100, фото 2
Грязевик вертикальный стальной фл. Ру 10 Ду 100, фото 3
Описание
Характеристики
Информация для заказа






Грязевик вертикальный ДУ 100 – фильтрующее устройство, предназначенное для грубой очистки воды и прочих жидкостей в системах водопровода, отопления и охлаждения. Он удаляет крупные частицы песка, камни, стружку, ржавую окалину и минеральные отложения. Фильтр рассчитан на высокое давление, и может разбираться для очистки по мере надобности, что делает его применение многократным.

Как работает грязевик Ду100
Фактически грязевик 100 мм является фильтром грубой очистки, который не имеет фильтрующего элемента, останавливающего сор. Устройство состоит из стального пустотелого цилиндра, по бокам которого идут два патрубка для подключения к трубопроводной системе. Жидкость, двигаясь по трубам, заходит в грязевик 100, который имеет более широкое сечение. В результате этого скорость её движения замедляется. Выходной патрубок из фильтра смещен в середину чаши корпуса. В связи с расширением сечения в магистрали, а также тем, что входящий в корпус фильтра поток закручивается, чтобы войти в выходной патрубок, снижается ускорение загрязняющих частиц. Они начинают оседать на дно, при этом освобожденная от них жидкость продолжает свое движение по магистрали.

Грязевик абонентский ДУ 100 работает по физическому принципу земного притяжения. В нем нет никаких сложных деталей, что и является секретом его безотказности.



Габаритные размеры и технические характеристики
Диаметр условный (Dу), мм       Диаметр наружный (Dн), мм        Длинна L, мм.      Высота H, мм.        Давление (Pу), кг/см³

         Масса, кг

100                                                              273                                                   473                        421                               10/16                               58
Диаметр условный, (Ду, DN) 100
Давление Ру 16, Ру 10
Тип грязевика Вертикальный
Тип присоединения Фланцевое, Под приварку
Температура рабочей среды, ° 150
Материал Сталь
Производитель ЗПО ГИД
Вес 58 кг
Гарантия

2 года

Грязевик фланцевый ДУ100 может иметь различные технические характеристики, которые определяются условиями эксплуатации прибора. Фильтр такого сечения обычно устанавливается в системах, давление в которых не превышает 1 МПа. Запрещено применять грязевик вертикальный фланцевый ДУ 100, рассчитанный для низкого давления, в системах с более высокими требованиями, поскольку это может привести к дальнейшей утечке и разгерметизации.

Важным отличием грязевиков является температурный диапазон их использования. В стандартной комплектации грязевик ТС 569 00 000 ДУ 100 предназначен для систем, температура среды в которых не превышает 150 градусов. Температурные ограничения создаются уплотнительным материалом, который используется для изоляции стыков соединения на фланцах, а также от конструкции сливного и воздушного крана.

Кроме стандартной комплектации существует фланцевый грязевик с манометром ДУ 100. В его конструкции предусматривается установка манометра для контроля давления в системе.

Где используется

Грязевик ДУ 100, размеры условного диаметра которого составляют 100 мм, используется для установки перед важными частями трубопроводных магистралей:

  • охладителями;
  • насосами;
  • элеваторными узлами;
  • радиаторами;
  • нагревательными котлами.

Он убирает крупные частицы грязи, что защищает дорогостоящие элементы. Часто грязевики устанавливают перед фильтрами тонкой очистки, чтобы защитить их картридж от больших крупинок.

Как обслуживать грязевик

По мере заполнения грязевик ДУ100 РУ16 снижает эффективность фильтрации. В связи с этим требуется провести его чистку. Для этого внизу устройства предусмотрен сливной штуцер. Он открывается, после чего сливается небольшое количество жидкости вместе с накопленной грязью. Как только частицы сора перестанут выходить, кран перекрывается, и грязевик 108 может эксплуатироваться дальше.

Наверху устройства имеется штуцер для спуска воздушных пробок. С его помощью можно избавиться от воздушного кармана в корпусе грязевика. Для этого кран открывается до того момента, пока из него и начнет выходить жидкость или пар. После этого он закрывается.

________________________________________________________________________________________________________________________________________

Частное предприятие "Аника-Инветс"
220026, г.Минск, переулок Бехтерева, д.8, ком.310
+375-29-611-35-44, +375-29-611-08-09, (017) 235-06-02









Основные
Тип фильтра грубой очисткиГрязевик
Способ монтажаВертикальный
  • Цена: 195 руб.
  • Минимальный заказ: 2 шт.
