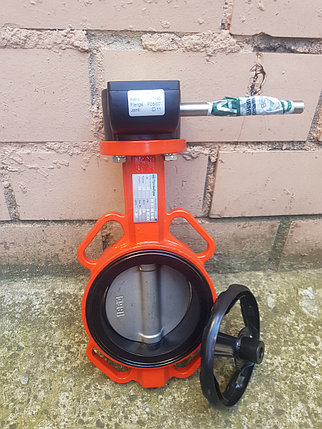

Затвор поворотный дисковый межфланцевый ПА
341.100.16-02 для газа
Затвор поворотный дисковый для газа
Затворы поворотные дисковые, как правило, используются в качестве запорной трубопроводной арматуры в системах транспортировки и хранения различных жидкостей и газов, в том числе и природного газа в бытовых, промышленных газопроводах и системах газоснабжения. Они успешно применяются в качестве запорных устройств в газорегуляторных пунктах. Конструкция дискового затвора имеет ряд технологических особенностей и преимуществ по сравнению с другими видами запорной арматуры. Затвор состоит из корпуса (цельнолитого либо разборного), диска, закрепленного на оси (или двух полуосях) и манжеты (мягкого, иногда армированного уплотнителя в большинстве случаев на основе различной по химическому составу резины). В газовых затворах используются манжеты из витона, который обладает высокой стойкостью к углеводородам, воздействию высоких температур и значительной газонепроницаемостью. Ось и запорный орган затвора расположены перпендикулярно оси трубопровода (потоку рабочей среды). Для управления используется рукоятка или червячный редуктор.
Дисковый затвор имеет малую строительную длину, массу и вместе с этим обладает высоким классом герметичности, что особенно важно при газообразной рабочей среде. По способу присоединения к трубопроводу затворы разделяют на межфланцевые и фланцевые. Вместе с этим существуют и приварные конструкции. Корпуса затворов изготавливают литьем или штамповкой из чугуна и различных марок сталей. После сборки готовые изделия испытываются на прочность и герметичность на специальных стендах, газовые затворы испытывают на герметичность воздухом.
Для автоматического управления затворами используют поршневые пневмоприводы одностороннего или двойного действия, либо различные типы электроприводов. Для комплектации затворов, установленных на газопроводах, используются приводы во взрывозащищенном исполнении.
__________________________________________________________________________________________________________________________________________________________________________________________________________________________
Затворы фланцевые и межфланцевые
