Запорно-регулирующий поворотный затвор ЗРД

Запорно-регулирующий поворотный затвор ЗРД, фото 2
Запорно-регулирующий поворотный затвор ЗРД, фото 2
Описание
Информация для заказа

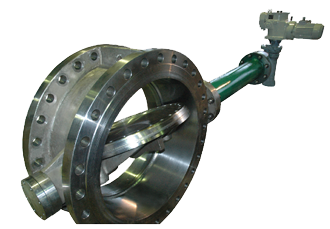

Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств, служат для перекрытия потока и регулирования параметров рабочей среды, посредством изменения ее давления и расхода в соответствии с полученной командной информацией. Изготавливаются в исполнениях: концентричные, с двойным или тройным эксцентриситетом.

Имеют различные варианты уплотнения: металл по металлу, ламинарное, мягкое (резина) или др., обеспечивают высокую герметичность (по классу “А”) даже для газа в условиях повышенных температур и больших перепадов давления, герметичность может сохраняться в обоих направлениях. Зарекомендовали себя в условиях работы промышленных объектов, требующих соблюдения повышенного уровня безопасности, безаварийности и минимальное обслуживание, имеют невысокий крутящий момент, просты в обслуживании и ремонте.

Основная цель конструкции клапана с тремя эксцентриситетами – это обеспечение полного отсутствия трения между седлом и диском на всем ходе запорного органа со значительным сокращением нежелательных деформаций, что является совершенным решением проблемы протечек из-за истирания рабочих поверхностей, при этом уменьшается сила сопротивления открытию. Третий эксцентриситет позволяет мгновенно размыкаться уплотнению корпуса с диском при открытии, что значительно уменьшает истирание и механический износ, увеличивая срок службы изделия, улучшая функцию уплотнения и обеспечивая полный контакт уплотнительных поверхностей при закрытии с самоуплотнением затвора за счет перепада давления рабочей среды.

Шток изготавливается из калящейся нержавеющей стали. Уплотнение - графлекс.

В зависимости от условий эксплуатации основные детали затвора (корпус, диск) могут быть изготовлены из различных материалов: углеродистые стали 09Г2С, 20 и др., легированные стали: 12Х18Н10Т, 08Х17Н13М2Т и др. по заданию заказчика.

В таблице указаны не все производимые клапаны.

  • РN от 1 до 14 МПа.
  • Рабочая среда: вода, пар, агрессивные и неагрессивные жидкости, природный газ, пар, нефтепродукты и др. среды.
  • Температура - от -196°С до + 570°С.
  • Тип присоединения: фланцевое, межфланцевое, сварное.
  • Направление подачи среды: одностороннее, двустороннее.

Комплектуются электроприводами ЗАО ПО “Тулаэлектропривод”, ПЭМ, AUMA, ручным, пневматическим или другим по заданию заказчика.

Обозначение изделия PN, МПа DN, мм L, мм (для PN 1,6/ 4 МПа) L1*, мм (при Ру=1,6 МПа) L1*, мм (при Ру=4 МПа) H1 min, мм А, мм Н, мм Н2, мм (высота редуктора с прив.) Крутящий момент, Н/м  Масса без прив. и отв. фл., кг,  ±15%
ЗРД 100.01 (04) 1,6 - 4 100 68/ 110 174 246 250 128 799 421 350 24
ЗРД 150.01 (04) 150 75/ 130 195 272 293 164 884 427 700 36
ЗРД 200.01 (04) 200 80/ 150 202 326 340 224 1036 472 1800 96
ЗРД 250.01 (04) 250 85/ 160 221 362 378 260 1110 472 2200 106
ЗРД 300.01 (04) 300 88/ 170 226 400 398 290 1163 475 3800 130
ЗРД 350.01 (04) 350 180 326 418 440 343 1268 485 5500 190
ЗРД 400.01 (04) 400 190 346 466 484 368 1337 485 6500 240
ЗРД 450.01 (04) 450 195/ 200  371 476 508 375 1368 485 7000 310
ЗРД 500.01 (04) 500 195/ 210 381 496 531 390 1406 485 9000 400
ЗРД 600.01 (04) 600 215/ 220 401 506 630 493 1702 579 23000 565
ЗРД700.01 (02) 1 - 2,5 700 230/ 240 368 498 800 545 1924 579 18000 630
ЗРД 800.01 (02) 800 250/ 260 408 538 823 610 2012 579 26000 810
ЗРД 900.01 (02) 900 270/ 290 438 588 892 680 2207 635 35000 893
ЗРД 1000.01 (02) 1000 295/ 320 463 628 980 710 2325 635 45000 1290
ЗРД 1000.04 (06) 4 - 6,3 1000 500 978 1068 1050 820 2570 700 110000 2410
ЗРД 1000 (01) 0,6 - 1 1000 450 538 628* 980 710 2269 579 26000 1750
ЗРД 1200 (01) 1200 500/520 600* 720* 1051 840 2526 635 36000 2170
ЗРД 1400 (01) 1400 560/600 670* 820* 1270 868 2773 635 48000 2460
ЗРД 1600 (01) 1600 630/700 750* 920 1483 1030 3148 635 65000 3340
ЗРД 1800 (01) 1800 700/800 830* 1040* 1579 1214 3428 635 76000 3700
ЗРД 2000 (01) 2000 780/900 930* 1170* 1723 1332 3755 700 110000 4310
ЗРД 2200(002) 0,25 - 0,6 2200 680/800 800* 950* 1820 1470 3990 700 100000 5080
ЗРД 2400(002) 2400 770/900 900* 1070* 1968 1578 4246 700 120000 5820

* Размер L1 до Ø 1000 дан для фланцев по ОСТ 24.25.56 и ГОСТ 12821-80. От Ø 1200 иболее по ГОСТ 28759.2(3)-90. По заданию заказчика возможно применение других ГОСТов на ответные фланцы с изменением длин.

  • Цена: Цену уточняйте
