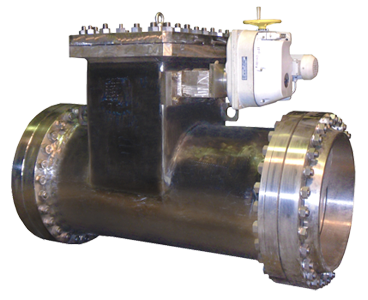

Клапан запорно регулирующий дисковый поворотный осевой КРЗдоо
Описание
Информация для заказа
КРЗдо без помощи байпасных клапанов обеспечивают качественную, близкую к линейной характеристику регулирования от начала, с максимальным перепадом давления, до полного открытия. В основном применяются как регуляторы потоков воды на тепловых станциях различной мощности или регуляторы давления и расхода газа на трубопроводах.
Пропускная способность Kv, а так же присоединительные размеры, могут изменяться по заданию заказчика.
Если нет других требований, комплектуются приводами МЭОФ.
За счёт применения индивидуально изготовленных съёмных сёдел, в которых выполнены проходные окна специального профиля, клапаны имеют высокую ремонтнопригодность и возможность легко изменить расходную характеристику в условиях станции без демонтожа с трубопровода.
Могут поставляться с электроприводами во взрывозащищенном исполнении. Если нет других требований, комплектуется электроприводом МЭОФ.
Присоединительные размеры под сварное соединение или фланцы, строительная длина и регулирующая характеристика Kv, т/ч, может быть изменена по заданию заказчика.
| Обозначение изделия | PN, МПа | Dxs, мм | Пропускная способность Kv, т/ч по исполнению | L, мм | H, мм | Момент, н/м | Масса, кг ±10% | ||
| - | -1 | -2 | |||||||
| КРЗдо 80.06 | 6 | 89х6 | 27 | 56 | 95 | 350 | 840 | 100 | 130 |
| КРЗдо 80.16 | 14 | 95х9 | ~ | ~ | ~ | 380 | 1020 | 250 | 220 |
| КРЗдо 80.70 | 70 | 148х34 | ~ | ~ | ~ | 670 | 1220 | 100 | 380 |
| КРЗдо 100.06 | 6,3 | 108х6 | 60 | 100 | 146 | 380 | 860 | 100 | 170 |
| КРЗдо 100.12 | 12 | 108х6,5 | ~ | ~ | ~ | 420 | 1070 | 250 | 280 |
| КРЗдо 100.16 | 16 | 108х9 | 420 | 1070 | 250 | 280 | |||
| КРЗдо 100.70 | 70 | 159х30 | ~ | ~ | ~ | 670 | 1250 | 250 | 490 |
| КРЗдо 150.06 | 6,3 | 159х9 | 150 | 250 | 370 | 480 | 920 | 250 | 210 |
| КРЗдо 150.12 | 13 | 168х15 | ~ | ~ | ~ | 500 | 1040 | 250 | 320 |
| КРЗдо 150.17 | 17 | 194х17 | ~ | ~ | ~ | 550 | 1110 | 630 | 440 |
| КРЗдо 150.50 | 50 | 194х26 | ~ | ~ | ~ | 620 | 1240 | 630 | 620 |
| КРЗдо 150.70 | 70 | 245х46 | ~ | ~ | ~ | 700 | 1460 | 250 | 760 |
| КРЗдо 200.06 | 6,3 | 219х12 | 275 | 370 | 540 | 700 | 1020 | 250 | 410 |
| КРЗдо 200.12 | 13 | 245х20 | ~ | ~ | ~ | 730 | 1100 | 250 | 520 |
| КРЗдо 200.16 | 16 | 219х16 | 730 | 1080 | 630 | 540 | |||
| КРЗдо 200.50 | 50 | 273х37 | 150 | 246 | 470 | 730 | 1290 | 630 | 920 |
| КРЗдо 250.06 | 6,3 | 273х16 | 300 | 500 | 780 | 730 | 1063 | 250 | 450 |
| КРЗдо 250.12 | 13 | 299х24 | ~ | ~ | ~ | 780 | 1170 | 630 | 620 |
| КРЗдо 250.17 | 17 | 325х22 | 300 | 500 | 780 | 780 | 1180 | 630 | 560 |
| КРЗдо 250.50 | 50 | 325х42 | 246 | 470 | 680 | 900 | 1340 | 1000 | 1730 |
| КРЗдо 300.04 | 4 | 325х19 | 600 | 700 | 1120 | 730 | 1020 | 630 | 490 |
| КРЗдо 300.12 | 13 | 377х26 | 600 | 700 | 1120 | 800 | 1120 | 630 | 1020 |
| КРЗдо 300.16 | 16 | 325х22 | ~ | ~ | ~ | 800 | 1120 | 630 | 1020 |
| КРЗдо 300.25 | 25 | 377х32 | 470 | 680 | 1030 | 900 | 1570 | 1000 | 1440 |
| КРЗдо 300.50 | 50 | 377х50 | ~ | ~ | ~ | 960 | 1680 | 1600 | 2080 |
| КРЗдо 350.04 | 4 | 377х14 | 780 | 1140 | 1600 | 1170 | 1020 | 630 | 670 |
| КРЗдо 350.12 | 13 | 426х26 | ~ | ~ | ~ | 800 | 1120 | 1000 | 1080 |
| КРЗдо 350.16 | 16 | 426х40 | ~ | ~ | ~ | 800 | 1465 | 1000 | 1170 |
| КРЗдо 350.50 | 50 | 465х60 | 710 | 1030 | 1500 | 900 | 1680 | 1600 | 2160 |
| КРЗдо 400.01 | 1,6 | 426х12 | 1200 | 1624 | 2700 | 730 | 980 | 630 | 780 |
| КРЗдо 400.02 | 2,5 | 426х15 | ~ | ~ | ~ | 730 | 1020 | 630 | 870 |
| КРЗдо 400.04 | 4 | 426х18 | ~ | ~ | ~ | 730 | 1020 | 630 | 890 |
| КРЗдо 400.06 | 6,3 | 426х20 | ~ | ~ | ~ | 750 | 1080 | 630 | 1020 |
| КРЗдо 400.08 | 8 | 426х14 | ~ | ~ | ~ | 750 | 1120 | 630 | 1060 |
| КРЗдо 400.10 | 11 | 424х38 | ~ | ~ | ~ | 780 | 1120 | 630 | 1080 |
| КРЗдо 400.14 | 14 | 432х26 | 800 | 1050 | 1520 | 800 | 1230 | 1000 | 1210 |
| КРЗдо 400.16 | 16 | 426х25 | ~ | ~ | ~ | 800 | 1280 | 1000 | 1370 |
| КРЗдо 400.25 | 25 | 465х40 | ~ | ~ | ~ | 850 | 1470 | 1000 | 1740 |
| КРЗдо 400.50 | 50 | 530х65 | ~ | ~ | ~ | 900 | 1480 | 1600 | 2280 |
| КРЗдо 500.01 | 1,6 | 530х10 | 1530 | 2960 | 4100 | 800 | 1050 | 630 | 1180 |
| КРЗдо 500.02 | 2,5 | 530х10 | ~ | ~ | ~ | 800 | 1100 | 1000 | 1250 |
| КРЗдо 500.04 | 4 | 530х15 | ~ | ~ | ~ | 850 | 1120 | 1000 | 1370 |
| КРЗдо 500.06 | 6,3 | 530х18 | ~ | ~ | ~ | 900 | 1200 | 1000 | 1490 |
| КРЗдо 500.08 | 8 | 530х14* | ~ | ~ | ~ | 950 | 1250 | 1600 | 1610 |
| КРЗдо 500.10 | 10 | 530х20 | ~ | ~ | ~ | 950 | 1250 | 1600 | 1720 |
| КРЗдо 500.12 | 13 | 530х25 | ~ | ~ | ~ | 1000 | 1300 | 1600 | 1850 |
| КРЗдо 500.16 | 16 | 530х28 | ~ | ~ | ~ | 1000 | 1400 | 1600 | 2130 |
| КРЗдо 600.01 | 1,6 | 630х11 | 3000 | 4100 | 5200 | 950 | 1200 | 630 | 1780 |
| КРЗдо 600.02 | 2,5 | 630х12 | ~ | ~ | ~ | 950 | 1200 | 1000 | 1900 |
| КРЗдо 600.04 | 4 | 630х17 | ~ | ~ | ~ | 1050 | 1250 | 1000 | 2050 |
| КРЗдо 600.06 | 6,3 | 630х18 | ~ | ~ | ~ | 1100 | 1253 | 1000 | 2100 |
| КРЗдо 600.08 | 8 | 630х24 | ~ | ~ | ~ | 1100 | 1370 | 1600 | 2300 |
| КРЗдо 600.12 | 13 | 630х28 | ~ | ~ | ~ | 1200 | 1480 | 1600 | 2650 |
| КРЗдо 600.16 | 16 | 630х32 | ~ | ~ | ~ | 1300 | 1630 | 1600 | 2870 |
| КРЗдо 700 | 0,6 | 720х8 | 4200 | 5300 | 7200 | 1200 | 1450 | 1000 | 2160 |
| КРЗдо 700.01 | 1,6 | 720х12 | ~ | ~ | ~ | 1200 | 1500 | 1000 | 2200 |
| КРЗдо 700.02 | 2,5 | 720х14 | ~ | ~ | ~ | 1200 | 1580 | 1000 | 2370 |
| КРЗдо 700.04 | 4 | 720х22 | ~ | ~ | ~ | 1200 | 1580 | 1000 | 2420 |
| КРЗдо 700.06 | 6,3 | 720х26 | ~ | ~ | ~ | 1300 | 1640 | 1600 | 2600 |
| КРЗдо 700.08 | 8 | 720х16* | ~ | ~ | ~ | 1300 | 1580 | 1600 | 3020 |
| КРЗдо 700.10 | 10 | 720х20* | ~ | ~ | ~ | 1300 | 1580 | 1600 | 3140 |
| КРЗдо 700.12 | 13 | 720х23* | ~ | ~ | ~ | 1300 | 1640 | 1600 | 3270 |
| КРЗдо 700.16 | 16 | 720х32* | ~ | ~ | ~ | 1400 | 1700 | 2500 | 3660 |
| КРЗдо 800 | 0,6 | 820х10 | 5500 | 7500 | 12600 | 1100 | 1500 | 1000 | 2450 |
| КРЗдо 800.01 | 1,6 | 820х10 | ~ | ~ | ~ | 1200 | 1500 | 1000 | 2500 |
| КРЗдо 800.02 | 2,5 | 820х14 | ~ | ~ | ~ | 1300 | 1600 | 1000 | 2660 |
| КРЗдо 800.04 | 4 | 820х23 | ~ | ~ | ~ | 1300 | 1700 | 1000 | 2800 |
| КРЗдо 800.06 | 6,3 | 820х28 | ~ | ~ | ~ | 1400 | 1780 | 1600 | 3440 |
| КРЗдо 800.08 | 8 | 820х18* | ~ | ~ | ~ | 1400 | 1700 | 1600 | 3570 |
| КРЗдо 800.10 | 10 | 820х24* | ~ | ~ | ~ | 1400 | 1700 | 2500 | 3680 |
| КРЗдо 800.12 | 13 | 820х27* | ~ | ~ | ~ | 1500 | 1780 | 2500 | 3810 |
| КРЗдо 1000 | 0,6 | 1020х11 | 7500 | 13000 | 15800 | 1100 | 1755 | 1000 | 2970 |
| КРЗдо 1000.01 | 1,6 | 1020х12 | ~ | ~ | ~ | 1200 | 1780 | 1000 | 3210 |
| КРЗдо 1000.02 | 2,5 | 1020х16 | ~ | ~ | ~ | 1300 | 1850 | 1000 | 3450 |
| КРЗдо 1000.04 | 4 | 1020х25 | ~ | ~ | ~ | 1400 | 1950 | 1000 | 3670 |
| КРЗдо 1000.06 | 6,3 | 1020х30 | ~ | ~ | ~ | 1400 | 2050 | 1600 | 3820 |
| КРЗдо 1000.08 | 8 | 1020х18* | ~ | ~ | ~ | 1400 | 1900 | 1600 | 3870 |
| КРЗдо 1000.10 | 10 | 1020х24* | ~ | ~ | ~ | 1400 | 1950 | 2500 | 4160 |
| КРЗдо 1000.12 | 13 | 1020х29* | ~ | ~ | ~ | 1400 | 2050 | 2500 | 4230 |
| КРЗдо 1200 | 0,6 | 1220х12 | 13000 | 15900 | 20000 | 1100 | 1800 | 1600 | 3200 |
| КРЗдо 1200.01 | 1,6 | 1220х14 | ~ | ~ | ~ | 1250 | 1950 | 1600 | 3400 |
| КРЗдо 1200.02 | 2,5 | 1220х18 | ~ | ~ | ~ | 1400 | 2100 | 1600 | 3620 |
| КРЗдо 1200.04 | 4 | 1220х28 | ~ | ~ | ~ | 1500 | 2150 | 1600 | 3870 |
| КРЗдо 1200.06 | 6,3 | 1220х32 | ~ | ~ | ~ | 1600 | 2200 | 2500 | 4200 |
| КРЗдо 1200.08 | 8 | 1220х19* | ~ | ~ | ~ | 1600 | 2150 | 2500 | 4710 |
| КРЗдо 1200.10 | 10 | 1220х27* | ~ | ~ | ~ | 1600 | 2150 | 2500 | 4960 |
| КРЗдо 1200.12 | 13 | 1220х30* | ~ | ~ | ~ | 1700 | 2200 | 2500 | 5240 |
| КРЗдо 1400 | 0,6 | 1420х14 | 13000 | 16000 | 20000 | 1500 | 1900 | 1600 | 3600 |
| КРЗдо 1400.01 | 1,6 | 1420х16 | ~ | ~ | ~ | 1600 | 2100 | 1600 | 3780 |
| КРЗдо 1400.02 | 2,5 | 1420х18 | ~ | ~ | ~ | 1700 | 2290 | 1600 | 4120 |
| КРЗдо 1400.04 | 4 | 1480х27 | ~ | ~ | ~ | 1800 | 2540 | 2500 | 4360 |
| КРЗдо 1400.08 | 8 | 1420х20* | ~ | ~ | ~ | 1800 | 2540 | 2500 | 4510 |
| КРЗдо 1400.10 | 10 | 1420х30* | ~ | ~ | ~ | 1800 | 2550 | 4000 | 5170 |
| КРЗдо 1400.12 | 13 | 1420х35* | ~ | ~ | ~ | 1800 | 2570 | 4000 | 5920 |
