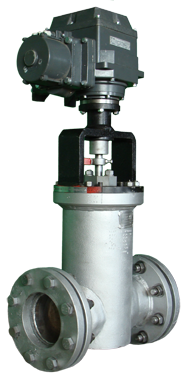

Клапан запорно регулирующий поворотный дисковый КРЗд

Клапан запорно регулирующий поворотный дисковый КРЗд, фото 2
Клапан запорно регулирующий поворотный дисковый КРЗд, фото 2
Описание
Информация для заказа

Применяются в широком диапазоне, где требуется точное обеспечение необходимых параметров регулирования. Регулирующие клапаны КРЗд изготавливаются по индивидуальным техническим заданиям (согласно опросному листу). При необходимости вносятся изменения в конструкцию, что позволяет производить клапаны практически на любые параметры с соблюдением всех технических требований для конкретного объекта, поэтому в одной и той же конструкции применяются разные материалы, покрытия, приводы, встроенные шумогасители, узлы впрыска охлаждающей воды, дроссельные устройства, при необходимости, с переходами на другой диаметр. За счёт применения индивидуально изготовленных съёмных сёдел (в которых выполнены окна специального профиля) клапаны имеют высокую ремонтнопригодность и возможность легко изменить расходную характеристику в условиях станции без демонтожа с трубопровода.

Клапаны КРЗд применяются на диаэраторах, бойлерах для подпитки тепловых сетей как регуляторы потоков воды на тепловых станциях различной мощности, а так же для регулирования расхода газа на газопроводах, на различные агрессивные и др. среды с большими перепадами давления. Описание конструкции и принципа работы клапанов регулирующих дисковых. Рабочая Т = 250°С (350, 450, 560 °С - согласовывается с заказчиком). Корпус изготавливается из различных углеродистых, теплостойких сталей, для агрессивных сред - из нержавеющих или других высоколегированных сталей (Ст. 20, 09Г2С, 15ГС, 12Х18Н10Т, 12Х1МФ и др.).

Комплектуются электроприводами МЭОФ, AUMA и др., пневмоприводом, пневмогидроприводом или ручным редуктором. Изготавливаются во фланцевом или сварном исполнении, присоединительные размеры, пропускная способность Кv, Pn могут изменяться по заданию заказчика. Регулирующая характеристика близкая к линейной или равнопроцентная (по заказу).

Обозначение изделия DN, мм Pn, МПа *Пропускная способность Kv, т/ч для исполнения Н, мм L, мм Dxs, мм Мо- мент, н/м Масса* с приводом, кг ± 15%
-01 -02 -03 -04 -05 -06 -07 -08 -09
КРЗд 020.06  20 6,3 0,8 1,1 1,6 2,4 3,3 4,2 5,4 7,2 9,2 740 180 28х3 40 39
КРЗд 025.06  25 6,3 1,1 1,6 2,4 3,3 4,2 5,4 7,2 9,2 13,4 740 180 32х3 40 39
КРЗд 032.06  32 6,3 1,6 2,4 3,3 4,2 5,4 7,2 9,2 13,4 20 830 230 38х3 40 57
КРЗд 040.06 40 6,3 3,3 4,2 5,4 7,2 9,2 13,4 20 27 41 830 280 48х4 40 58
КРЗд 050.06  50 6,3 4,2 5,4 7,2 9,2 13 20 27 41 55 830 280 57х4 40 58
КРЗд 065.06, (04) 65 6,3; 4 7,2 9,2 13 20 27 41 55 72 85 830 300 76х4 40 65
КРЗд 065.12 65 12,5 840 300 76х6,5 40 89
КРЗд 080.04, (02) 80 6,3; 4; 2,5 13 20 27 41 55 72 85 100 138 855 350 89х4 40 72
КРЗд 080.06,(12) 12,5 990 350 89х6,5 250 118
КРЗд 100.06,(04),(02) 100 6,3;4;2,5 20 27 41 55 85 107 138 172 229 1075 400 108х6 100 107
КРЗд 100.12 12,5 1110 420 108х9 250 190
КРЗд 150.04, (02),(01) 150 4; 2,5 55 85 100 138 172 229 275 330 393 1020 460 159х7 250 152
КРЗд 150.06, (12) 6,3 1020 460 159х9 250 250
КРЗд 200 200 0,6 138 172 229 275 330 393 485 590 670 1140 650 219х6 250 325
КРЗд 200.04, (02), (01) 4; 2,5; 1,6 1140 650 219х9 250 405
КРЗд 200.06 6,3 1140 650 219х13 250 425
КРЗд 200.12 12,5 1380 700 219х16 630 527
КРЗд 250 250 0,6 172 229 275 330 393 485 590 670 790 1250 700 273х10 250 440
КРЗд 250.04, (02), (01) 4; 2,5; 1,6 1250 700 273х11 250 451
КРЗд 250.06 6,3 1250 700 273х12 630 463
КРЗд 250.12 12,5 1430 700 273х16 1000 560
КРЗд 300 300 0,6 275 330 393 485 590 670 790 990 1280 1475 700 325х10 250 472
КРЗд 300.04, (02), (01) 4; 2,5; 1,6 1475 700 325х12 250 487
КРЗд 300.06 6,3 1475 700 325х14 630 515
КРЗд 300.12 12,5 1585 700 325х22 1000 593
КРЗд 350 350 0,6 275 330 393 485 590 670 790 990 1280 1535 700 377х10 250 486
КРЗд 350.04, (02), (01) 4; 2,5; 1,6 1535 700 377х14 250 520
КРЗд 350.06, (12) 6,3; 12,5 1580 700 377х26 630 575
КРЗд 400.01, (02) 400 1,6; 2,5 393 485 590 640 790 990 1280 1580 1870 1620 760 426х12 630 780
КРЗд 400.04, (06) 4; 6,3 1670 800 426х18 630 970
КРЗд 400.10, (14) 6,3; 10 1750 800 426х25 1000 1210
  • Цена: Цену уточняйте
