Предназначены для быстрого перекрытия рабочей среды с пульта управления или в автоматическом режиме. Применяются при нарушении технологичеких параметров в системе и являются исполнительным органом автоматики безопасности агрегатов.
Время закрытия - менее 1 сек., герметичность - класс “А” по ГОСТ 9544. Присоедение к трубопроводу - межфланцевое.
Клапаны соответствуют требованиям ТУ 3742-002-46578997-2006, могут быть изготовлены во взрывозащищенном исполнении.
При необходимости затвор может применяться как запорный орган, в этом случае гидроцилиндр служит как рабочий исполнительный механизм, перекрывающий затвор под давлением рабочей среды.

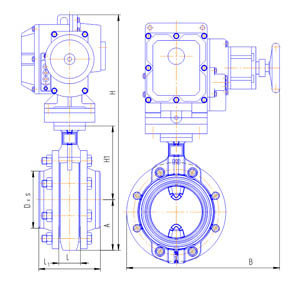

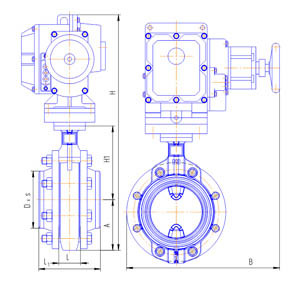

Обозначение изделия | Pn, МПа | DN, мм | L, мм | L2, мм | А, мм | Н, мм | В, мм | Масса с электроприводом, кг |
КБЗ 80 (01) | 0,6-1,6 | 80 | 46 | 381 | 100 | 467 | 279 | 13 |
КБЗ 100 (01) | 0,6-1,6 | 100 | 52 | 381 | 113 | 491 | 279 | 14 |
КБЗ 125 (01) | 0,6-1,6 | 125 | 56 | 531 | 129 | 601 | 249 | 26 |
КБЗ 150 (01) | 0,6-1,6 | 150 | 56 | 531 | 145 | 624 | 249 | 28 |
КБЗ 200 (01) | 0,6-1,6 | 200 | 60 | 531 | 172 | 681 | 249 | 31 |
КБЗ 250 (01) | 0,6-1,6 | 250 | 68 | 551 | 210 | 784 | 291 | 47 |
КБЗ 300 (01) | 0,6-1,6 | 300 | 78 | 551 | 240 | 861 | 308 | 62 |
КБЗ 350 (01) | 0,6-1,6 | 350 | 78 | 551 | 263 | 915 | 308 | 67 |
КБЗ 400 (01) | 0,6-1,6 | 400 | 102 | 536 | 308 | 1011 | 645 | 97 |
КБЗ 450 (01) | 0,6-1,6 | 450 | 114 | 514 | 340 | 1033 | 729 | 155 |
КБЗ 500 (01) | 0,6-1,6 | 500 | 127 | 514 | 417 | 1162 | 766 | 188 |
КБЗ 600 (01) | 0,6-1,6 | 600 | 154 | 514 | 479 | 1285 | 899 | 254 |
КБЗ 700 (01) | 0,6-1,6 | 700 | 165 | 536 | 502 | 1414 | 958 | 317 |
КБЗ 800 (01) | 0,6-1,6 | 800 | 190 | 536 | 585 | 1537 | 1024 | 530 |
КБЗ 900 (01) | 0,6-1,6 | 900 | 203 | 572 | 610 | 1705 | 1172 | 670 |
