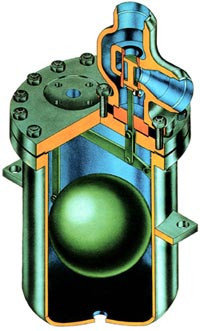

Регулятор питания–перелива РП-100 Т-24

Регулятор питания–перелива РП-100 Т-24, фото 2
Регулятор питания–перелива РП-100 Т-24, фото 2
Регулятор питания–перелива РП-100 Т-24, фото 2
Регулятор питания–перелива РП-100 Т-24, фото 3
Описание
Характеристики
Информация для заказа

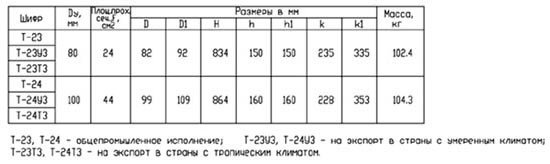

Наименование    Регулятор питания–перелива РП-100
Шифр    Т-24
Диаметр условного прохода, мм    100
Давление условное, МПа    2,5
Температура, ºС    223
Размеры. Длина, мм    430
Размеры. Высота, мм    864
Площадь сечения, см²    44
Масса, кг    104,3
Описание

Регуляторы питания-перелива РП-80 (Т-23) и РП-100 (Т-24) предназначены для автоматического регулирования уровня воды в баках с давлением Ру2.5МПа (25кгс/см2) и температурой среды до 496К (223ºС).
Данные регуляторы представляют собой регуляторы прямого действия. Они могут работать на перепаде давления от 0.5 до 7 кгс/см².
Основные детали выполнены из следующих материалов:

  • корпус - сталь 25Л;
  • седло (гильза) - сталь 30х13;
  • золотник - 12Х18Н10Т;
  • рычаги - 12Х18Н10Т;
  • поплавок - 12Х18Н10Т;
  • поплавковая камера - углеродистая сталь.
    Регуляторы могут работать, как на питание так и на перелив, отличаясь только схемой установки.
    Принцмп работы регулятора питания:
    При понижении уровня воды в камере, поплавок опускается, в результате чего опускается золотник, увеличивая проходное сечение и, увеличивая количество воды, поступающей в сосуд.
    При повышении уровня воды в камере поплавок поднимается, поднимает золотник, закрывая проходное сечение клапана и уменьшая количество воды, поступающей в сосуд.
    При повышении уровня воды в камере, поплавок и золотник опускаются, уменьшая проходное сечение для перелива воды из сосуда.

Основные
Страна производительРоссия
Тип клапана  Поплавковый
Условный проход  100.0 (мм)
